Bơm ly tâm một tầng cánh được sử dụng trong nhiều hệ thống cấp nước, tuần hoàn và vận chuyển chất lỏng công nghiệp. Tuy nhiên, thiết bị chỉ phù hợp khi đáp ứng yêu cầu về lưu lượng, cột áp, đặc tính chất lỏng và điều kiện vận hành của hệ thống.
Việc lựa chọn không nên chỉ dựa vào công suất động cơ hoặc tên gọi sản phẩm. Trong bài viết này, DOOCH giúp làm rõ đặc điểm của bơm một tầng cánh và những tiêu chí kỹ thuật cần xem xét trước khi lựa chọn.
Bơm ly tâm một tầng cánh là gì?

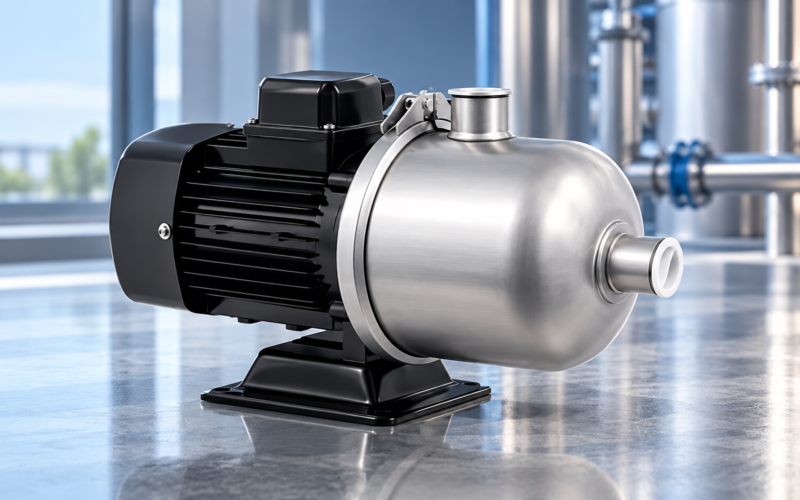

Bơm ly tâm một tầng cánh
Bơm ly tâm một tầng cánh là loại bơm sử dụng một tầng cánh công tác để truyền năng lượng cho chất lỏng. Khi động cơ làm quay cánh bơm, chất lỏng nhận năng lượng và di chuyển từ cửa hút qua bánh công tác đến cửa xả. Thân bơm hoặc bộ phận khuếch tán có nhiệm vụ dẫn dòng và chuyển đổi một phần năng lượng vận tốc thành áp năng.
Bơm một tầng cánh có nhiều cấu hình khác nhau, chẳng hạn bơm trục ngang, bơm trục đứng hoặc bơm lắp trên đường ống. Mỗi cấu hình được thiết kế cho những điều kiện lắp đặt và vận hành nhất định.
Cần phân biệt số tầng cánh với hình dạng lắp đặt. Bơm trục đứng không đồng nghĩa với bơm nhiều tầng cánh, cũng như bơm trục ngang không nhất thiết chỉ có một tầng cánh. Đây là các đặc điểm phân loại khác nhau.
Xem Thêm Bơm Ly Tâm Công Nghiệp: Cấu Tạo, Ứng Dụng Và Cách Chọn
Cấu tạo và nguyên lý hoạt động của bơm ly tâm một tầng cánh
Cấu tạo cơ bản và nguyên lý hoạt động
Cấu tạo cơ bản
Một bơm ly tâm một tầng cánh thông thường gồm bánh công tác, thân bơm, trục, bộ phận làm kín, ổ đỡ, cửa hút và cửa xả. Tùy thiết kế, thiết bị có thể sử dụng thêm bộ phận khuếch tán, vòng chống mòn hoặc khớp nối.
Bánh công tác truyền năng lượng cho chất lỏng. Thân bơm dẫn dòng và hỗ trợ chuyển đổi năng lượng vận tốc thành áp năng. Trục truyền chuyển động từ động cơ đến bánh công tác, trong khi phớt làm kín giúp hạn chế rò rỉ tại vị trí trục đi qua thân bơm. Ổ đỡ hỗ trợ trục vận hành ổn định.
Cấu tạo chi tiết và vật liệu của từng bộ phận phụ thuộc vào model, loại chất lỏng và điều kiện làm việc. Vì vậy, không thể áp dụng một cấu hình duy nhất cho tất cả các dòng bơm.
Nguyên lý hoạt động
Khi bánh công tác quay, chất lỏng đi vào vùng tâm cánh và được truyền năng lượng. Dưới tác động của chuyển động quay và kết cấu thủy lực, chất lỏng di chuyển về phía ngoài bánh công tác rồi đi qua thân bơm đến cửa xả.
Khả năng tạo lưu lượng và cột áp phụ thuộc vào thiết kế bánh công tác, tốc độ quay, đường kính cánh và điều kiện vận hành. Đường ống, van, chênh lệch cao độ và áp suất tại hai đầu hệ thống cũng ảnh hưởng đến điểm làm việc thực tế của bơm.
Xem Thêm Máy Bơm Cho Hệ Thống HVAC, Cách Chọn Đúng, Vận Hành Ổn Định
Khi nào nên sử dụng bơm ly tâm một tầng cánh?

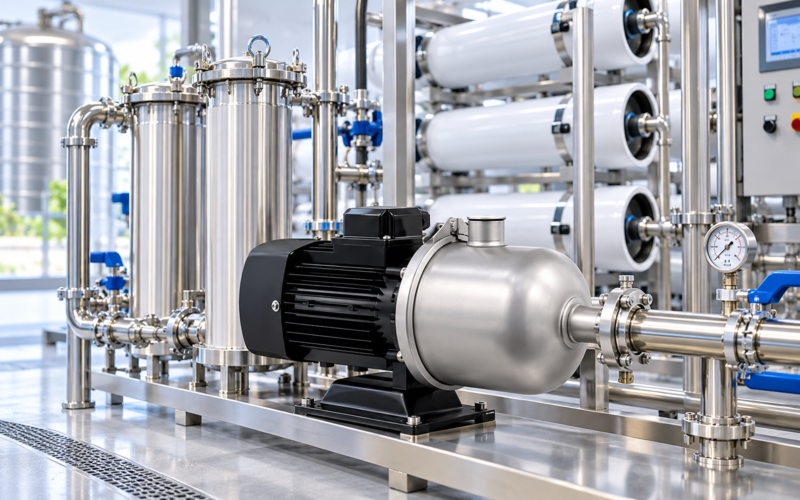

Khi nào nên sử dụng bơm ly tâm
Khi yêu cầu lưu lượng và cột áp nằm trong phạm vi của bơm
Bơm ly tâm một tầng cánh phù hợp khi đường đặc tính của model đáp ứng được lưu lượng và cột áp mà hệ thống yêu cầu. Đây là tiêu chí quan trọng hơn việc chỉ phân loại thiết bị theo số tầng cánh.
Trong hệ thống cấp nước hoặc chuyển nước giữa các bể, cần xác định lượng nước cần vận chuyển, chênh lệch cao độ, áp suất đầu ra và tổn thất trên đường ống. Sau đó, đối chiếu các thông số này với đường cong Q-H của bơm để xác định khả năng đáp ứng.
Không có một mức cột áp chung áp dụng cho tất cả bơm một tầng cánh. Giới hạn thực tế phải được xác định theo tài liệu kỹ thuật của từng model.
Khi cần cấp nước cho nhà máy và hệ thống phụ trợ
Trong môi trường công nghiệp, bơm một tầng cánh có thể được sử dụng để cấp nước cho các công đoạn sản xuất, chuyển nước giữa bể chứa hoặc cung cấp nước cho hệ thống phụ trợ. Điều kiện là lưu lượng, cột áp và đặc tính chất lỏng phải phù hợp với thiết kế bơm.
Nếu chất lỏng có nhiệt độ cao, chứa hóa chất, có độ nhớt đáng kể hoặc chứa chất rắn, cần kiểm tra khả năng tương thích của vật liệu, phớt làm kín và kết cấu thủy lực. Bơm được thiết kế cho nước sạch không mặc nhiên phù hợp với mọi loại chất lỏng công nghiệp.
Khi cần tuần hoàn nước trong hệ thống làm mát hoặc HVAC
Bơm ly tâm một tầng cánh có thể được sử dụng trong các mạch tuần hoàn nước của hệ thống làm mát hoặc HVAC nếu đáp ứng yêu cầu thủy lực. Việc lựa chọn phải xét đến lưu lượng tuần hoàn, tổn thất áp suất qua đường ống, van, bộ trao đổi nhiệt và các thiết bị liên quan.
Đối với hệ thống nước lạnh, nước giải nhiệt hoặc nước nóng, cần kiểm tra nhiệt độ chất lỏng, áp suất làm việc, vật liệu và giới hạn vận hành của model. Không nên mặc định một loại bơm phù hợp với tất cả các mạch trong hệ thống HVAC.
Khi cần kết cấu một tầng công tác
So với bơm nhiều tầng cánh, bơm một tầng cánh có ít tầng công tác hơn. Trong một số thiết kế, cấu hình này có thể giúp việc tiếp cận và bảo trì thuận tiện hơn. Tuy nhiên, mức độ dễ bảo trì còn phụ thuộc vào kết cấu bơm, vị trí lắp đặt và khả năng tiếp cận các bộ phận.
Lựa chọn bơm một tầng cánh không nên chỉ dựa vào sự đơn giản của cấu tạo. Thiết bị vẫn phải đáp ứng đầy đủ yêu cầu vận hành và giới hạn kỹ thuật của hệ thống.
Xem Thêm Bơm Tuần Hoàn HVAC, Vai Trò Trong Hệ Thống Kỹ Thuật
Khi nào nên cân nhắc bơm nhiều tầng cánh?
Kỹ sư DOOCH kiểm tra lắp đặt hệ thống bơm
Bơm nhiều tầng cánh thường được xem xét khi hệ thống cần cột áp cao hơn khả năng đáp ứng của một tầng công tác. Trong cấu hình nhiều tầng, các tầng cánh thường được bố trí nối tiếp để tăng tổng cột áp.
Tuy nhiên, không thể kết luận mọi bơm nhiều tầng cánh đều tốt hơn bơm một tầng cánh. Nếu hệ thống có yêu cầu lưu lượng và cột áp phù hợp với bơm một tầng, việc sử dụng bơm nhiều tầng có thể không cần thiết. Ngược lại, nếu bơm một tầng không đáp ứng được điểm làm việc yêu cầu, cần xem xét cấu hình khác thay vì cố vận hành ngoài phạm vi thiết kế.
Quyết định nên dựa trên đường cong Q-H, hiệu suất tại điểm làm việc, điều kiện hút, tính chất chất lỏng và chi phí vận hành. Số tầng cánh chỉ là một trong các yếu tố cần đánh giá.
Xem Thêm Bơm Tăng Áp Cho Khách Sạn, Giữ Áp Lực Nước Ổn Định
Các thông số cần kiểm tra trước khi chọn bơm
Hệ thống bơm inline trục đứng DOOCH
Lưu lượng
Lưu lượng (Q) là lượng chất lỏng mà bơm vận chuyển trong một đơn vị thời gian. Thông số này cần được xác định theo nhu cầu thực tế của hệ thống, chế độ vận hành và mức sử dụng đồng thời của các thiết bị.
Không nên lựa chọn chỉ dựa trên lưu lượng tối đa ghi trong catalogue, vì giá trị này không nhất thiết tương ứng với cột áp yêu cầu.
Cột áp
Cột áp (H) thể hiện năng lượng mà bơm truyền cho chất lỏng trên một đơn vị trọng lượng, thường được biểu thị bằng mét cột chất lỏng. Cột áp yêu cầu cần xét đến chênh lệch cao độ, chênh lệch áp suất giữa đầu vào và đầu ra, cùng tổn thất trên đường ống và thiết bị.
Trong hệ thống tuần hoàn kín, cột áp bơm không đơn giản bằng chiều cao công trình. Bơm chủ yếu cần thắng các tổn thất thủy lực của vòng tuần hoàn và đáp ứng điều kiện áp suất cần thiết tại hệ thống.
Đường cong Q-H và điểm làm việc
Đường cong Q-H thể hiện mối quan hệ giữa lưu lượng và cột áp của bơm trong điều kiện thử nghiệm xác định. Điểm làm việc thực tế được hình thành từ sự tương tác giữa đặc tính bơm và đặc tính hệ thống.
Khi chọn model, cần kiểm tra bơm có đáp ứng được lưu lượng và cột áp yêu cầu đồng thời hay không. Đồng thời, cần xem xét hiệu suất tại điểm làm việc và giới hạn vận hành do nhà sản xuất công bố.
Công suất, vật liệu và điều kiện hút
Công suất động cơ cần phù hợp với công suất yêu cầu của bơm tại chế độ vận hành dự kiến. Tuy nhiên, công suất không thể thay thế cho việc xác định lưu lượng và cột áp.
Ngoài ra, cần đánh giá vật liệu thân bơm, bánh công tác và phớt làm kín theo loại chất lỏng, nhiệt độ và khả năng ăn mòn. Điều kiện hút cũng cần được kiểm tra để hạn chế nguy cơ xâm thực. Khi cần, phải đối chiếu NPSH khả dụng của hệ thống với NPSH yêu cầu của bơm theo tài liệu kỹ thuật.
Xem Thêm Bơm Nước Thải Tầng Hầm Cho Chung Cư, Khách Sạn
Những sai lầm thường gặp khi chọn bơm ly tâm một tầng cánh
Một sai lầm phổ biến là chọn bơm chỉ dựa vào công suất động cơ. Hai model có công suất tương đương vẫn có thể có đường đặc tính, lưu lượng, cột áp và hiệu suất khác nhau. Vì vậy, cần xác định điểm làm việc trước khi lựa chọn.
Một sai lầm khác là nhầm lẫn giữa cột áp tối đa và cột áp tại lưu lượng yêu cầu. Các giá trị cực đại trên catalogue không nhất thiết đạt được đồng thời. Nếu không kiểm tra đường cong Q-H, bơm có thể không đáp ứng được nhu cầu thực tế.
Ngoài ra, việc bỏ qua đặc tính chất lỏng và điều kiện hút có thể dẫn đến vận hành không ổn định, xâm thực hoặc hư hỏng bộ phận làm kín. Những yếu tố này cần được xem xét ngay từ giai đoạn lựa chọn thiết bị, thay vì chỉ xử lý sau khi bơm đã được lắp đặt.
Cách vận hành bơm ly tâm một tầng cánh ổn định
Để vận hành ổn định, cần bảo đảm điều kiện hút phù hợp, thực hiện mồi bơm nếu thiết kế yêu cầu và tuân thủ hướng dẫn khởi động của nhà sản xuất. Không được vận hành khô đối với model không được thiết kế cho điều kiện đó.
Trong quá trình sử dụng, cần theo dõi lưu lượng, áp suất, tiếng ồn, độ rung và dấu hiệu rò rỉ. Khi các thông số thay đổi bất thường, cần kiểm tra tình trạng đường ống, van, nguồn hút và các bộ phận cơ khí.
Việc bảo trì nên căn cứ vào tài liệu kỹ thuật của model và điều kiện vận hành thực tế. Không nên áp dụng một chu kỳ bảo trì cố định cho tất cả các loại bơm, bởi tần suất kiểm tra còn phụ thuộc môi trường làm việc và cường độ sử dụng.
Xem Thêm Bơm Cấp Nước Sản Xuất, Giải Pháp Cấp Nước Ổn Định
Lựa chọn bơm ly tâm một tầng cánh tại DOOCH
Khi lựa chọn bơm ly tâm một tầng cánh cho hệ thống công nghiệp, doanh nghiệp cần xác định rõ loại chất lỏng, lưu lượng, cột áp, điều kiện hút và chế độ vận hành. Các dữ liệu này là cơ sở để đối chiếu với thông số và đường cong đặc tính của model dự kiến sử dụng.
Đối với sản phẩm của DOOCH, cần kiểm tra catalogue hoặc tài liệu kỹ thuật chính thức để xác nhận cấu hình, thông số và phạm vi ứng dụng của từng model. Không nên suy luận rằng một sản phẩm phù hợp chỉ dựa trên tên dòng bơm hoặc ứng dụng chung được mô tả.
Việc lựa chọn đúng thiết bị cần dựa trên yêu cầu thực tế của hệ thống và dữ liệu kỹ thuật đã được xác minh.
Câu hỏi thường gặp về bơm ly tâm một tầng cánh
Bơm ly tâm một tầng cánh có phù hợp với công nghiệp không?
Có thể phù hợp với nhiều ứng dụng công nghiệp như cấp nước, chuyển nước và tuần hoàn nước, nếu model đáp ứng lưu lượng, cột áp, đặc tính chất lỏng và điều kiện vận hành.
Bơm một tầng cánh có tạo được cột áp cao không?
Khả năng tạo cột áp phụ thuộc thiết kế, tốc độ quay và đặc tính của từng model. Cần kiểm tra catalogue và đường cong Q-H thay vì áp dụng một giới hạn chung cho tất cả bơm một tầng cánh.
Bơm một tầng cánh có tốt hơn bơm nhiều tầng cánh không?
Không có loại nào tốt hơn trong mọi trường hợp. Bơm một tầng cánh phù hợp khi đáp ứng được yêu cầu thủy lực; bơm nhiều tầng cánh thường được cân nhắc khi hệ thống cần cột áp cao hơn.
Cần thông tin gì để chọn đúng bơm?
Các thông tin quan trọng gồm loại chất lỏng, lưu lượng yêu cầu, cột áp, điều kiện hút, nhiệt độ, vật liệu cần thiết và chế độ vận hành. Với hệ thống phức tạp, cần có dữ liệu về đường ống và tổn thất áp suất để xác định điểm làm việc.
Kết luận
Bơm ly tâm một tầng cánh phù hợp khi khả năng thủy lực của model đáp ứng được yêu cầu thực tế về lưu lượng, cột áp và điều kiện vận hành. Thiết bị có thể được sử dụng trong nhiều hệ thống cấp nước, tuần hoàn và ứng dụng công nghiệp, nhưng không phải lựa chọn tối ưu cho mọi trường hợp.
Để chọn đúng bơm, doanh nghiệp cần kiểm tra đường cong Q-H, hiệu suất, điều kiện hút và khả năng tương thích với chất lỏng. Khi xem xét sản phẩm DOOCH, hãy đối chiếu yêu cầu của hệ thống với catalogue và thông số kỹ thuật chính thức trước khi quyết định.
