Bơm chìm nước thải B, U, C, Z và G

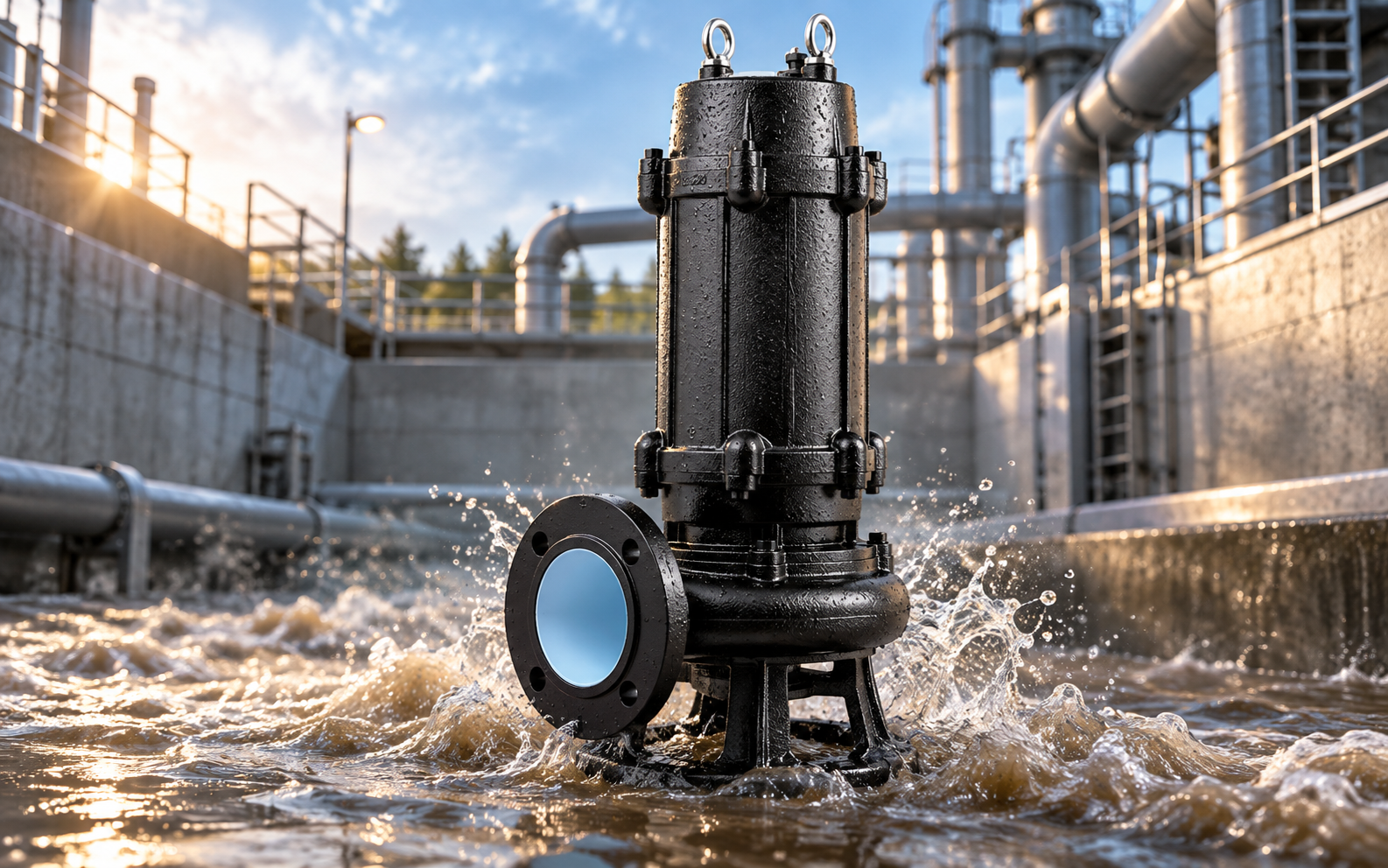

Bơm Chìm Nước Thải Có Dao Cắt WQA-QG DOOCH VINA

Bơm chìm nước thải có dao cắt WQA-QG DOOCH VINA là dòng máy bơm chìm được phát triển cho các hệ thống nước thải có nguy cơ xuất hiện rác mềm, vật liệu dạng sợi, vải, bao bì mềm và tạp chất dễ gây cản trở tại khu vực cánh bơm hoặc đường ống.

Trong nhiều hệ thống nước thải, sợi dài và rác mềm có thể quấn quanh cụm thủy lực, làm giảm lưu lượng hoặc khiến máy phải dừng để vệ sinh. WQA-QG được trang bị cơ cấu hỗ trợ cắt nhằm giảm kích thước một số loại vật liệu phù hợp trước khi chúng đi sâu vào cụm bơm, từ đó hỗ trợ giảm nguy cơ tắc nghẽn trong điều kiện vận hành đúng thiết kế.

Dòng sản phẩm có thể được nghiên cứu cho nhà máy, bệnh viện, khu dân cư, khách sạn, trung tâm thương mại, công trình xây dựng, hệ thống thoát nước đô thị và trạm xử lý nước thải. Khách hàng có thể xem thêm
danh mục bơm nước thải DOOCH VINA
để so sánh các cấu hình phù hợp với từng loại nước thải.

Bơm chìm nước thải có dao cắt WQA-QG dùng để làm gì?

WQA-QG được thiết kế để vừa vận chuyển nước thải vừa hỗ trợ xử lý một số loại rác mềm và vật liệu dạng sợi trước khi chúng đi qua khu vực thủy lực.

Dòng bơm đáng được cân nhắc khi nước thải có các đặc điểm như:

• Xuất hiện tóc, sợi, vải hoặc rác mềm dễ cuốn vào cánh bơm.
• Có bao bì mềm hoặc vật liệu mỏng phù hợp với khả năng của cơ cấu cắt.
• Có tạp chất và chất rắn nằm trong giới hạn kỹ thuật của model.
• Hệ thống thường xuyên phải vệ sinh cánh bơm do rác mềm quấn vào.
• Đường ống có nguy cơ bị cản trở bởi vật liệu dạng sợi.

Tuy nhiên, bơm có dao cắt không có nghĩa có thể xử lý mọi loại rác. Đá, kim loại, vật liệu xây dựng, vật cứng hoặc những thành phần vượt giới hạn của sản phẩm vẫn cần được kiểm soát trước khi đi vào máy bơm.

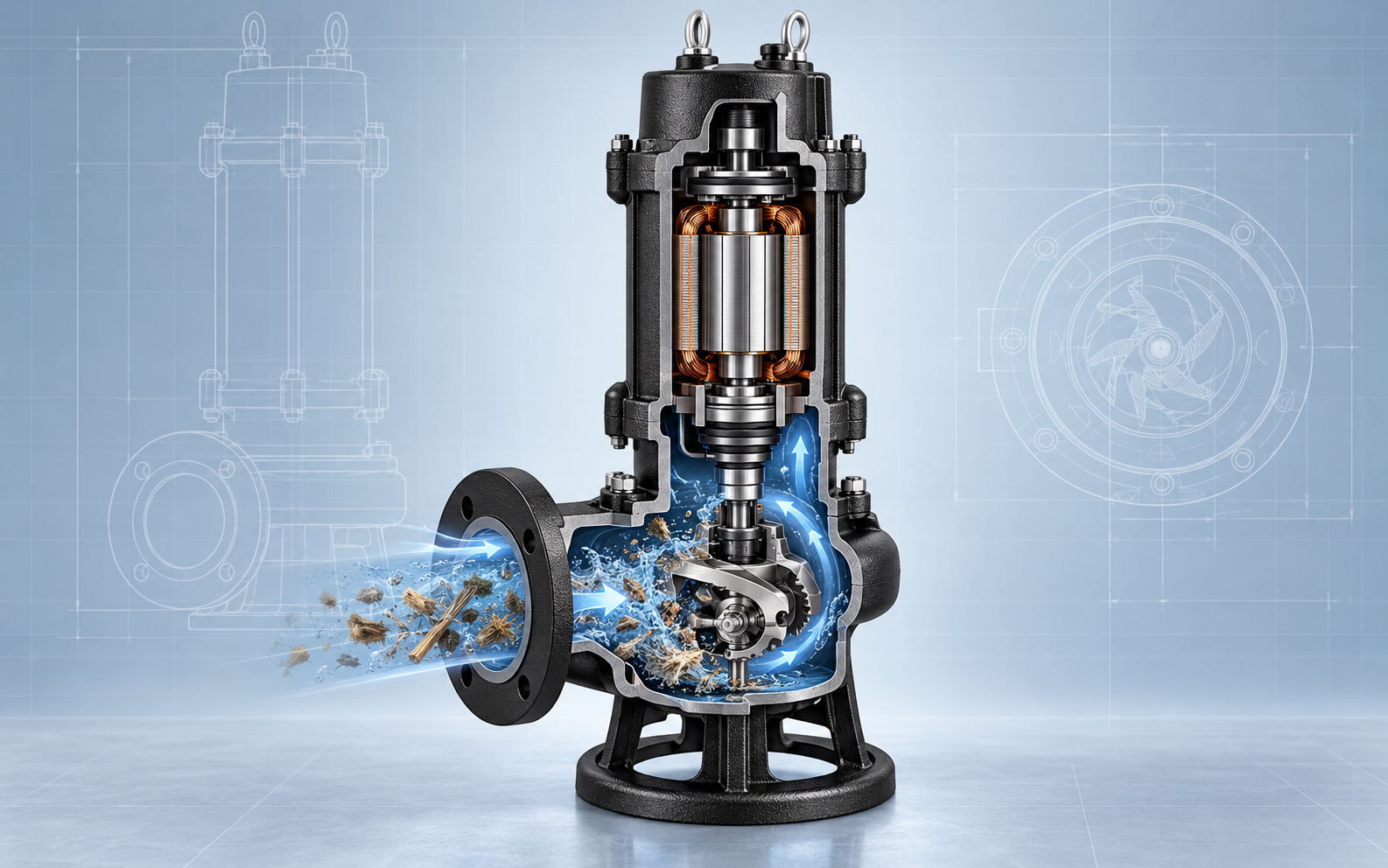

Cấu tạo nổi bật của bơm chìm nước thải WQA-QG

Cánh bơm dạng kín

Theo thông tin kỹ thuật hiện được DOOCH VINA công bố, WQA sử dụng cánh bơm dạng kín và có các tùy chọn cấu hình thủy lực khác nhau.

Double Channel – cánh kênh đôi: thiết kế hướng tới khả năng thông dòng tốt và hỗ trợ hạn chế nguy cơ tắc nghẽn trong môi trường phù hợp.

Vane: cấu hình cánh hướng tới việc tối ưu dòng chảy và hiệu quả thủy lực của hệ thống.

Việc lựa chọn loại cánh nào phải dựa trên thành phần nước thải, lượng chất rắn, lưu lượng Q, cột áp H và đường đặc tính của model cụ thể.

Hệ thống dao cắt hỗ trợ xử lý rác mềm và vật liệu dạng sợi

Điểm khác biệt đáng chú ý của WQA-QG so với nhiều loại bơm nước thải thông thường là cơ cấu hỗ trợ cắt tại khu vực dòng nước đi vào máy.

Khi rác mềm hoặc vật liệu dạng sợi phù hợp đi qua, bộ phận cắt hỗ trợ giảm kích thước của chúng trước khi chúng tiếp tục đi vào cụm thủy lực và đường ống xả.

Điều này đặc biệt hữu ích với những hố gom thường xuất hiện tóc, vải, sợi hoặc các thành phần mềm có nguy cơ quấn cánh.

Động cơ chuyên dụng cho bơm chìm

WQA sử dụng động cơ cảm ứng lồng sóc dành cho điều kiện làm việc của máy bơm chìm. Trang sản phẩm hiện công bố động cơ theo tiêu chuẩn GB755.

Hệ thống cáp điện của sản phẩm được công bố theo các tiêu chuẩn JB/T8735.2 và GB/T5013.1. Điện áp, số pha và công suất cụ thể cần được kiểm tra theo model trong catalogue.

Phớt cơ khí và ổ bi chịu tải

Hệ thống làm kín có nhiệm vụ cách ly khoang động cơ khỏi môi trường nước thải. Đây là một trong những bộ phận đặc biệt quan trọng đối với máy bơm chìm.

Theo thông tin hiện được công bố, tuổi thọ thiết kế của hệ thống phớt cơ khí đạt tối thiểu 8.000 giờ trong điều kiện thiết kế.

Hệ thống ổ bi gồm các cấu hình chịu tải hướng kính và tải dọc trục; một số model có thể sử dụng ổ bi tiếp xúc góc kép. Tuổi thọ thiết kế của hệ thống ổ bi được công bố ở mức trên 10.000 giờ.

Đây là tuổi thọ thiết kế, không phải cam kết số giờ hoạt động thực tế trong mọi môi trường. Tuổi thọ còn phụ thuộc vào điểm vận hành, số lần khởi động, nước thải, nhiệt độ, bảo trì và điều kiện sử dụng.

Hệ thống cảm biến bảo vệ của WQA-QG

Cảm biến nhiệt độ PTC

Mỗi cuộn dây động cơ được tích hợp cảm biến nhiệt PTC. Trang sản phẩm hiện công bố ngưỡng cảm biến là 135°C.

Khi nhiệt độ vượt ngưỡng thiết kế, tín hiệu có thể được đưa về tủ điều khiển để cảnh báo và thực hiện chức năng bảo vệ theo cấu hình của hệ thống điện.

Đầu dò phát hiện rò nước

Đầu dò rò nước hỗ trợ phát hiện sớm dấu hiệu nước xâm nhập vào các khu vực cần giám sát như buồng dầu hoặc khoang động cơ.

Việc phát hiện sớm tạo điều kiện để kỹ thuật viên kiểm tra phớt, khoang làm kín và các bộ phận liên quan trước khi sự cố phát triển nghiêm trọng hơn.

Công tắc phao báo rò

Trang sản phẩm cũng mô tả công tắc phao được bố trí tại khoang gần khu vực ổ bi phía dưới. Khi lượng nước rò đạt mức kích hoạt, tín hiệu có thể được truyền về hệ thống điều khiển.

Thiết bị giám sát chuyên dụng tùy chọn

DOOCH VINA hiện giới thiệu bộ bảo vệ tổng hợp như một phụ kiện tùy chọn cho dòng bơm chìm WQA.

Thiết bị có thể hỗ trợ theo dõi:

• Nhiệt độ động cơ.
• Tình trạng nước hoặc dầu tại buồng giám sát.
• Dấu hiệu rò nước trong khoang dây và khoang động cơ.
• Các tín hiệu bảo vệ liên quan.
• Hai máy bơm đồng thời trong cấu hình phù hợp.

Lưu ý: AC 220V ở bảng trên là nguồn của thiết bị giám sát tùy chọn, không nên sử dụng thông tin này để suy ra điện áp của tất cả các model bơm WQA-QG.

Ứng dụng của bơm chìm nước thải có dao cắt WQA-QG

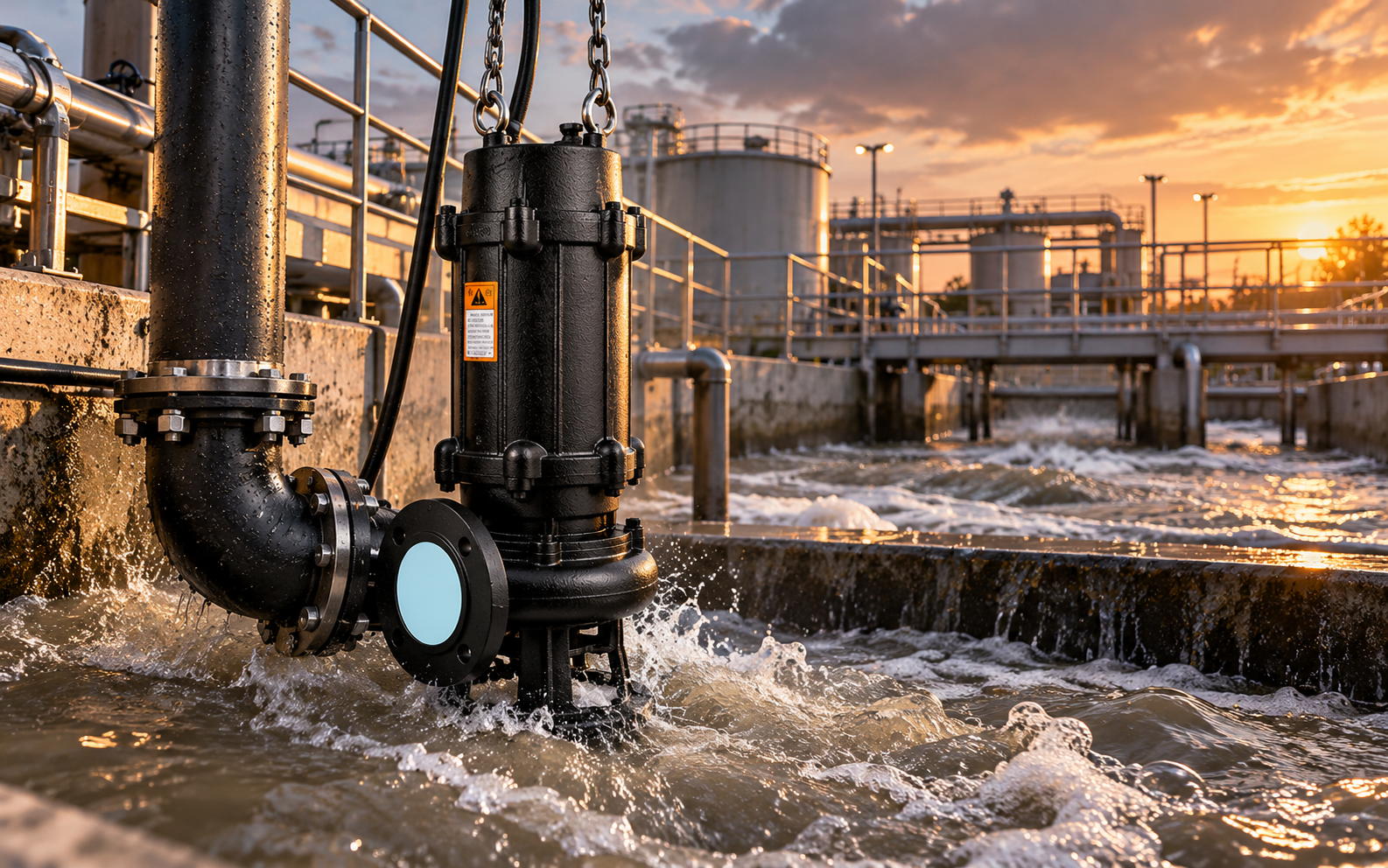

Bơm nước thải cho nhà máy

Nước thải nhà máy có thể chứa nhiều loại tạp chất khác nhau tùy ngành sản xuất. Với môi trường thường xuất hiện vải vụn, sợi hoặc rác mềm, WQA-QG có thể được đưa vào bước đánh giá kỹ thuật.

Nếu nước thải có hóa chất, axit, kiềm hoặc đặc tính ăn mòn, ngoài cơ cấu dao cắt còn phải kiểm tra vật liệu chế tạo của máy.

Bơm nước thải cho bệnh viện

Hệ thống nước thải bệnh viện có thể phát sinh rác mềm hoặc vật liệu dạng sợi tại một số hố gom. WQA-QG có thể được cân nhắc khi đặc điểm chất thải và thông số hệ thống nằm trong phạm vi phù hợp.

Máy bơm chỉ thực hiện chức năng vận chuyển nước thải và không thay thế các công đoạn xử lý nước thải y tế chuyên dụng.

Bơm nước thải cho khu dân cư và chung cư

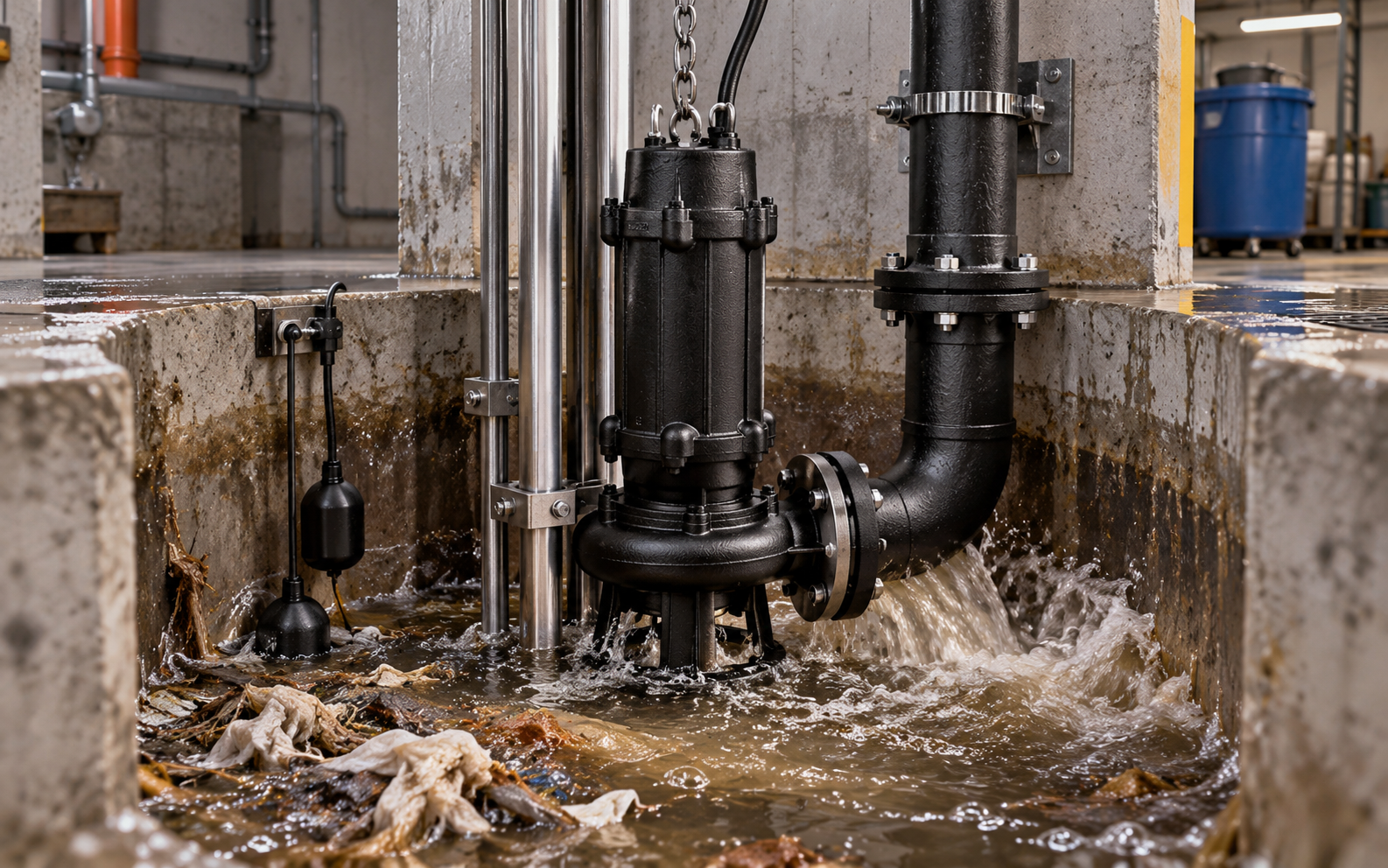

Hố gom nước thải sinh hoạt có thể chứa tóc, sợi, rác mềm và những vật liệu dễ gây cuốn cánh.

Trong trường hợp nguy cơ này xảy ra thường xuyên, bơm có cơ cấu cắt là một trong những giải pháp có thể được nghiên cứu.

Bơm nước thải cho khách sạn và trung tâm thương mại

Khách sạn và trung tâm thương mại có lượng nước thải biến động theo số lượng người sử dụng và thời điểm trong ngày.

Ngoài khả năng xử lý rác mềm, hệ thống còn phải tính lưu lượng cao điểm, dung tích hố gom, số lượng máy và phương án dự phòng.

Khách hàng có thể tham khảo thêm nội dung
giải pháp bơm cho trung tâm thương mại
để hiểu thêm cách lựa chọn bơm theo toàn bộ hệ thống công trình.

Bơm cho hạ tầng đô thị và hệ thống chống ngập

Trang sản phẩm WQA cũng xác định các hạng mục hạ tầng đô thị, thoát nước, công trình thủy lợi và trạm chống ngập là những nhóm ứng dụng có thể tham khảo.

Đối với các dự án này, model phải được tính toán theo lưu lượng thiết kế, cột áp, chế độ vận hành và hồ sơ kỹ thuật của công trình.

Khi nào nên chọn bơm chìm nước thải có dao cắt WQA-QG?

WQA-QG đặc biệt đáng cân nhắc khi vấn đề chính của hệ thống là rác mềm và vật liệu dạng sợi có nguy cơ làm kẹt hoặc quấn quanh cánh bơm.

Có thể đưa WQA-QG vào quá trình lựa chọn khi:

• Hố gom thường xuyên xuất hiện tóc, vải, sợi hoặc rác mềm.
• Bơm đang sử dụng thường xuyên phải vệ sinh cánh do sợi quấn.
• Đường ống có nguy cơ bị cản trở bởi vật liệu mềm.
• Hệ thống cần hỗ trợ cắt nhỏ một số thành phần trước khi vận chuyển.
• Điểm làm việc Q-H của model đáp ứng yêu cầu hệ thống.

Khi nào không nên chỉ dựa vào bơm có dao cắt?

Cơ cấu dao cắt không phải giải pháp duy nhất cho tất cả sự cố của hệ thống nước thải.

Nếu hố gom có nhiều đá, kim loại, vật cứng hoặc vật liệu xây dựng, cần có biện pháp chắn và loại bỏ trước.

Nếu môi trường có tính ăn mòn cao, vật liệu máy bơm có thể quan trọng hơn cơ cấu dao cắt. Khi đó có thể tham khảo
bơm chìm nước thải inox WQ
và đối chiếu vật liệu với môi chất thực tế.

Nếu nước thải không có nhiều sợi mà yêu cầu chính là đường thông dòng, cánh xoáy, cánh kênh hoặc cơ cấu nghiền, nên so sánh thêm với
bơm chìm nước thải B, U, C, Z và G.

Cách chọn bơm chìm nước thải WQA-QG phù hợp

1. Xác định loại nước thải

Cần xác định nước thải sinh hoạt, nước thải nhà máy, nước tầng hầm, nước thải bệnh viện hay một môi trường đặc thù khác.

2. Xác định loại rác và vật liệu dạng sợi

Đây là bước đặc biệt quan trọng đối với WQA-QG.

Cần xác định:

• Có tóc, sợi hoặc vải hay không.
• Có rác mềm hoặc bao bì mềm hay không.
• Kích thước vật rắn ước tính.
• Có đá, kim loại hoặc vật cứng không phù hợp hay không.

3. Tính lưu lượng Q

Lưu lượng thể hiện lượng nước mà bơm cần vận chuyển trong một đơn vị thời gian, thường được biểu thị bằng m³/h hoặc l/s.

Máy cần có khả năng xử lý lượng nước đi vào hố gom trong khoảng thời gian yêu cầu mà không tạo chế độ đóng/ngắt bất hợp lý.

4. Tính cột áp H

Không nên chỉ sử dụng chiều cao từ hố bơm đến điểm xả làm cột áp.

Cột áp tổng = cột áp tĩnh + tổn thất đường ống + tổn thất qua van, co và phụ kiện.

5. Kiểm tra hố gom và đường ống

Kích thước hố gom cần đủ để bố trí máy, cảm biến hoặc phao và phục vụ công tác bảo trì.

Đường kính ống, chiều dài tuyến, số lượng co và van đều ảnh hưởng đến điểm vận hành của bơm.

6. Đối chiếu catalogue và đường đặc tính

Sau khi xác định Q-H và đặc điểm nước thải, cần đối chiếu với đường đặc tính của model cụ thể.

Khách hàng có thể tham khảo thêm bài
cách chọn bơm chìm nước thải đúng cho công trình
để chuẩn bị đầy đủ thông số trước khi lựa chọn.

Bảng thông tin cần chuẩn bị khi lựa chọn WQA-QG

Không nên chọn WQA-QG chỉ theo công suất kW

Hai máy cùng công suất động cơ có thể có lưu lượng, cột áp, đường kính xả và khả năng làm việc hoàn toàn khác nhau.

Vì vậy, việc hỏi “bơm bao nhiêu kW?” chưa đủ để xác định đúng model.

Thứ tự lựa chọn hợp lý hơn là:
loại nước thải → loại rác → lưu lượng Q → cột áp H → đường ống → model → công suất động cơ.

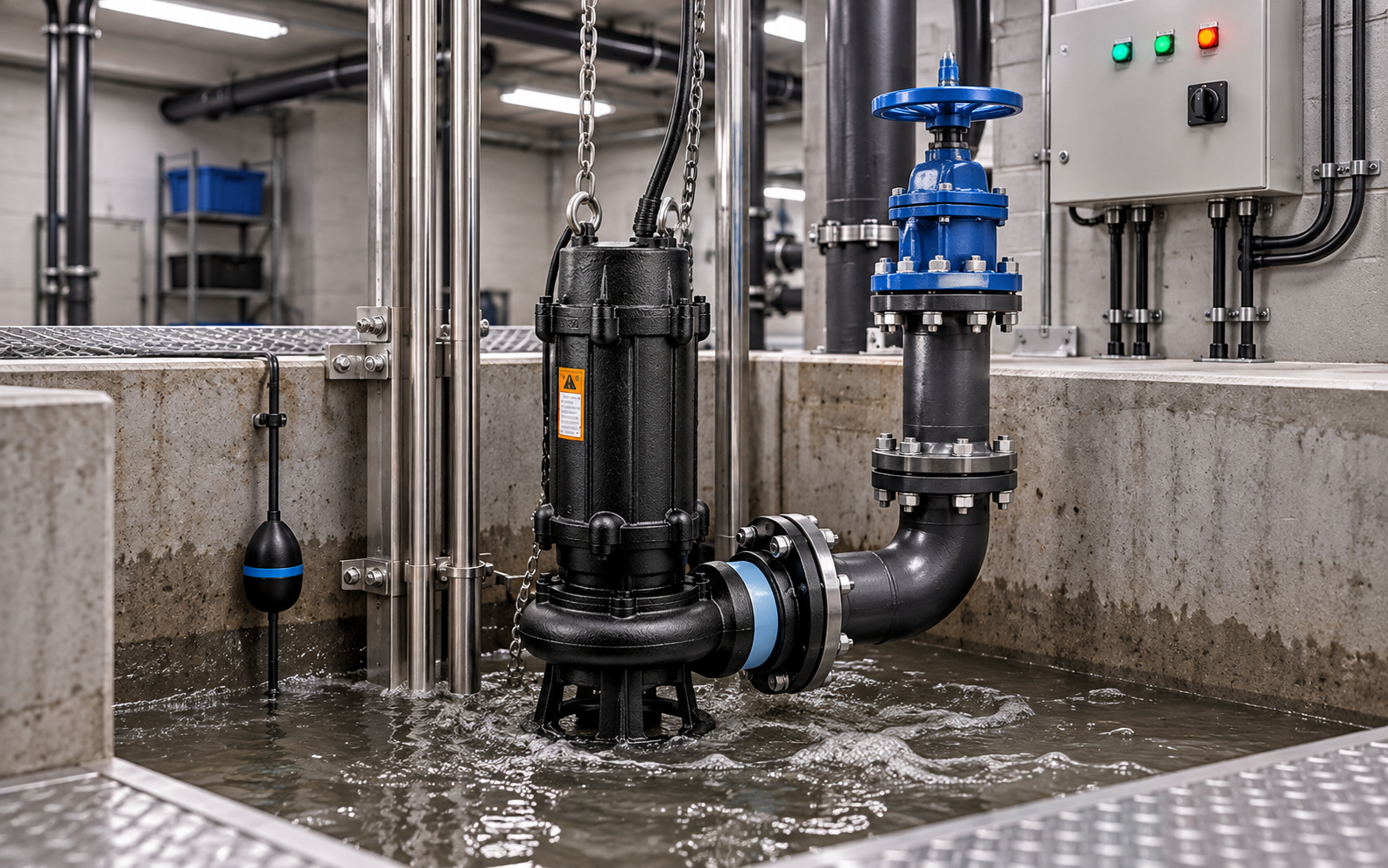

Lưu ý khi lắp đặt bơm chìm nước thải có dao cắt

• Hố gom cần đủ kích thước để bố trí máy và thực hiện bảo trì.
• Đường ống xả cần phù hợp với lưu lượng và cột áp thiết kế.
• Van một chiều hỗ trợ hạn chế nước chảy ngược khi máy dừng.
• Van khóa giúp cô lập máy khi cần kiểm tra hoặc bảo dưỡng.
• Nếu sử dụng nhiều bơm, cần xác định chế độ luân phiên và dự phòng.
• Không sử dụng cáp điện để nâng hoặc kéo máy bơm.
• Cần kiểm soát vật cứng và rác vượt khả năng của cơ cấu cắt.

Bảo trì bơm chìm nước thải có dao cắt WQA-QG

Do thường làm việc trong môi trường có nhiều tạp chất, WQA-QG cần được kiểm tra định kỳ.

Khu vực dao cắt và cửa hút là những bộ phận cần chú ý. Nếu dao bị mòn hoặc có vật thể không phù hợp mắc vào, hiệu quả xử lý rác có thể giảm.

Ngoài ra nên kiểm tra:

• Tiếng ồn và độ rung bất thường.
• Dòng điện vận hành.
• Lưu lượng bơm thực tế.
• Tình trạng cảm biến nhiệt.
• Tín hiệu rò nước.
• Tình trạng phớt cơ khí.
• Cặn và rác tích tụ trong hố gom.

Hệ thống giám sát có thể hỗ trợ cảnh báo sớm nhưng không thay thế hoàn toàn việc kiểm tra và bảo trì thiết bị.

Giá bơm chìm nước thải có dao cắt WQA-QG

Giá WQA-QG phụ thuộc vào model, công suất động cơ, lưu lượng, cột áp, cấu hình cánh, phụ kiện bảo vệ, tủ điều khiển và số lượng thiết bị.

Vì vậy, khách hàng nên cung cấp dữ liệu kỹ thuật của hệ thống trước khi yêu cầu báo giá thay vì chỉ hỏi giá theo công suất.

Câu hỏi thường gặp về bơm chìm nước thải có dao cắt WQA-QG

WQA-QG có xử lý được mọi loại rác không?

Không. Cơ cấu cắt hỗ trợ một số loại rác mềm và vật liệu dạng sợi phù hợp. Kim loại, đá, vật liệu xây dựng hoặc vật quá cứng vẫn cần được ngăn trước khi đi vào bơm.

Bơm có dao cắt có chống tắc hoàn toàn không?

Không nên hiểu như vậy. Dao cắt hỗ trợ giảm nguy cơ tắc trong môi trường phù hợp nhưng hiệu quả còn phụ thuộc vào loại rác, đường ống, hố gom và cách vận hành.

WQA-QG có phù hợp cho nhà máy không?

Có thể được nghiên cứu cho nhà máy khi nước thải có rác mềm hoặc vật liệu dạng sợi và model đáp ứng lưu lượng, cột áp, vật liệu cũng như chế độ vận hành của hệ thống.

Có cần lưới chắn rác khi đã sử dụng bơm có dao cắt?

Trong nhiều hệ thống vẫn cần giải pháp kiểm soát rác đầu vào. Dao cắt không thay thế hoàn toàn lưới chắn rác hoặc hệ thống tiền xử lý.

IP68 có ý nghĩa gì?

WQA được công bố với động cơ cấp bảo vệ IP68, phù hợp với thiết bị bơm chìm làm việc trong môi trường ngập theo điều kiện và giới hạn do nhà sản xuất quy định.

Khi nào nên chọn WQA-QG thay cho B, U, C, Z hoặc G?

WQA-QG nên được cân nhắc khi rác mềm và vật liệu dạng sợi là vấn đề nổi bật của hệ thống. Nếu đặc điểm nước thải khác, có thể so sánh với
các dòng bơm chìm B, U, C, Z và G
để chọn cấu trúc thủy lực phù hợp hơn.

Liên hệ tư vấn bơm chìm nước thải WQA-QG DOOCH VINA

DOOCH VINA
cung cấp nhiều dòng máy bơm và giải pháp hệ thống nước cho công trình dân dụng, thương mại và công nghiệp.

Trong nhóm bơm nước thải, khách hàng có thể tham khảo WQA-QG,
bơm chìm nước thải B, U, C, Z và G
hoặc
bơm chìm nước thải inox WQ
theo thành phần nước thải và yêu cầu của từng công trình.
