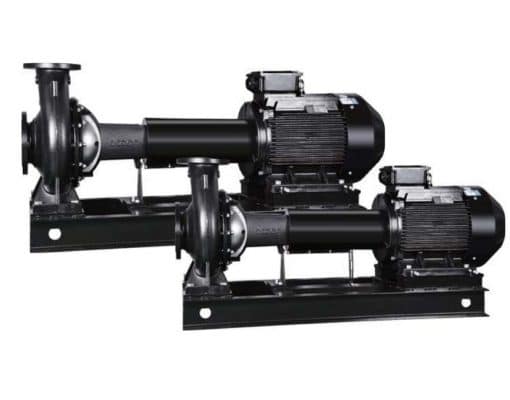

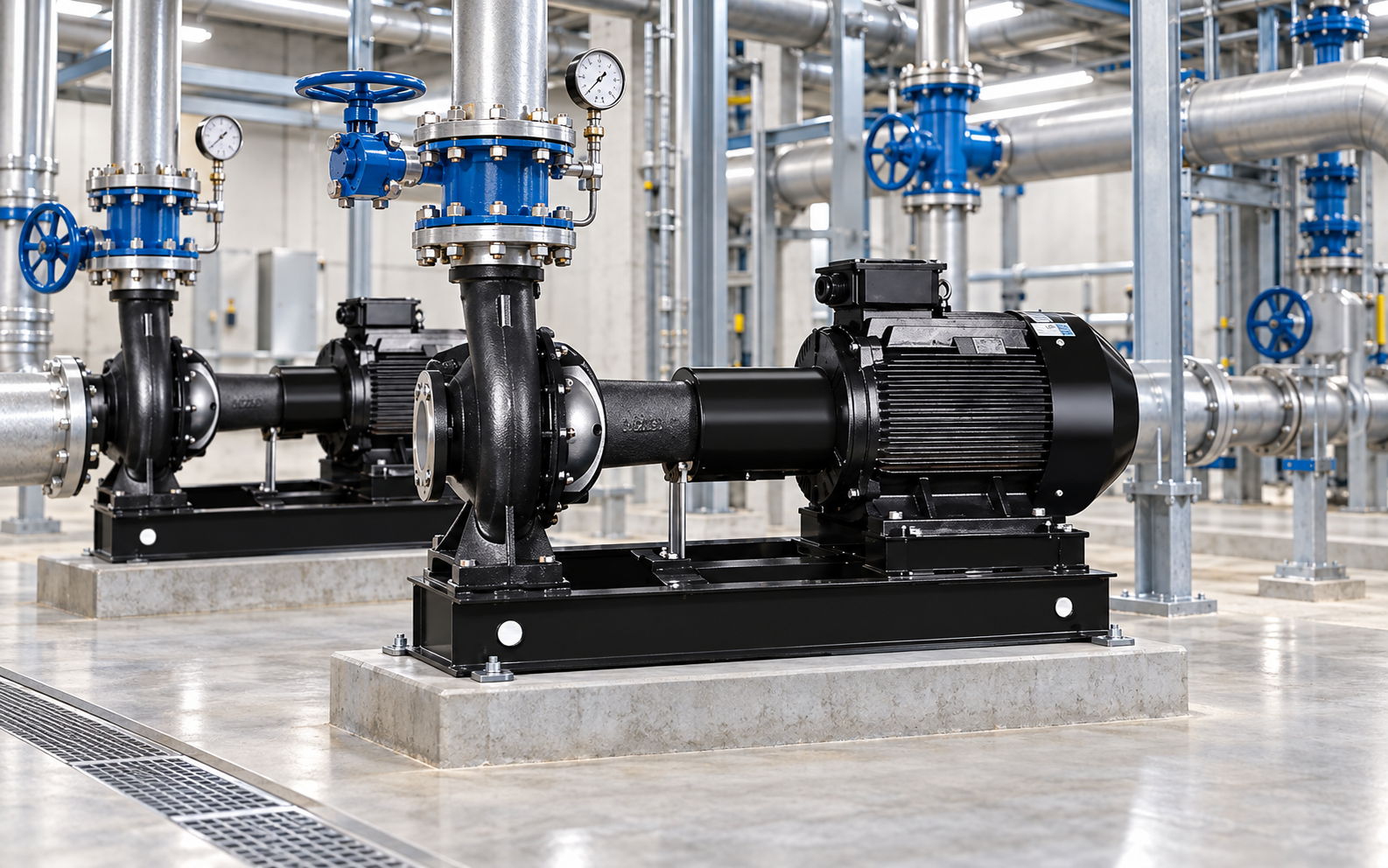

Máy bơm ly tâm trục ngang rời trục ES

Máy Bơm Ly Tâm Trục Ngang Rời Trục ES DOOCH VINA

Máy bơm ly tâm trục ngang rời trục ES DOOCH VINA là dòng máy bơm thuộc nhóm bơm nước sạch, được phát triển theo cấu hình bơm trục ngang rời trục để phục vụ các hệ thống cấp nước và những ứng dụng kỹ thuật phù hợp trong công trình dân dụng, thương mại và công nghiệp.

Khác với cấu hình liền trục, bơm rời trục bố trí cụm bơm và động cơ theo kết cấu truyền động riêng. Đặc điểm này ảnh hưởng trực tiếp tới cách thiết kế bệ máy, căn chỉnh trục, không gian phòng bơm và phương án bảo trì.

Việc lựa chọn ES không nên chỉ dựa vào công suất động cơ hoặc tên sản phẩm. Lưu lượng Q, cột áp H, điều kiện hút, đường ống, môi chất, nguồn điện và chế độ vận hành đều cần được xác định trước khi lựa chọn model.

ES hiện thuộc
danh mục bơm nước sạch DOOCH VINA.
Khách hàng có thể so sánh ES với các dòng bơm trục ngang liền trục, bơm inox và bơm đa tầng cánh để lựa chọn cấu hình phù hợp với từng hệ thống.

Máy bơm ly tâm trục ngang rời trục ES là gì?

Máy bơm ly tâm trục ngang là loại bơm có trục làm việc bố trí theo phương ngang. Khi động cơ hoạt động, chuyển động quay được truyền tới cánh bơm để tạo dòng nước và áp lực.

Điểm đặc trưng của ES nằm ở cấu hình rời trục. Cụm thủy lực của bơm và động cơ được bố trí theo một hệ truyền động riêng, khác với bơm liền trục có mức độ tích hợp trực tiếp hơn giữa động cơ và cụm bơm.

Kết cấu rời trục có thể phù hợp với những phòng máy cần bố trí thiết bị theo phương án riêng, đồng thời tạo điều kiện cho việc kiểm tra từng cụm cơ khí khi cần bảo trì.

Tuy nhiên, bơm rời trục cũng đòi hỏi việc lắp đặt và căn chỉnh đúng kỹ thuật. Nếu cụm truyền động không được căn chỉnh phù hợp, rung động, tiếng ồn và tải không mong muốn có thể xuất hiện trong quá trình vận hành.

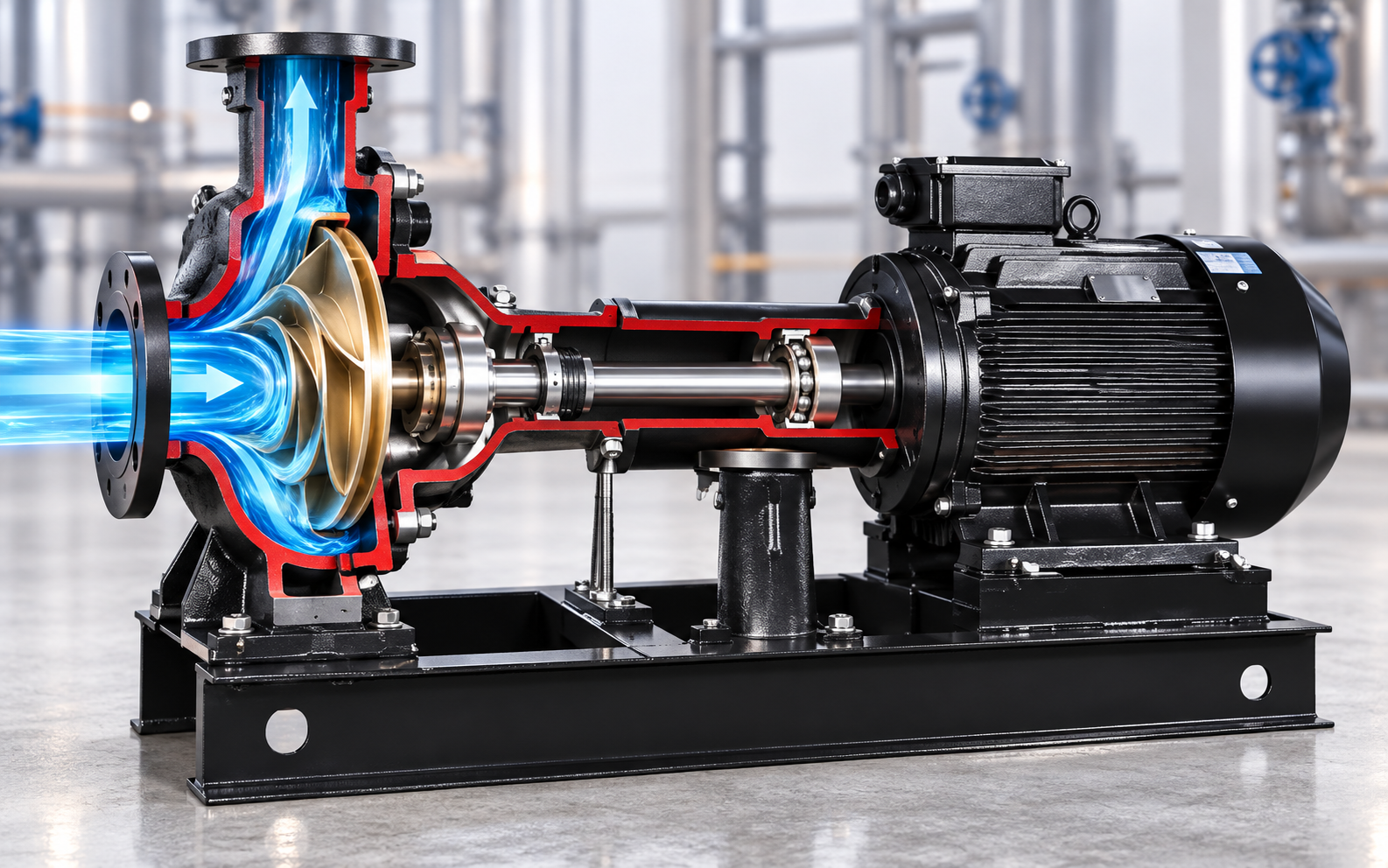

Nguyên lý hoạt động của bơm ly tâm trục ngang ES

ES hoạt động theo nguyên lý ly tâm. Khi động cơ quay, chuyển động được truyền tới trục bơm và cánh bơm.

Nước đi vào vùng tâm cánh, nhận năng lượng từ cánh quay và được gia tốc ra phía ngoài. Dòng nước sau đó đi qua buồng bơm, nơi một phần động năng được chuyển thành áp năng trước khi đi tới cửa đẩy.

Lưu lượng và cột áp của máy phụ thuộc vào cấu tạo thủy lực của model, tốc độ quay, kích thước cánh và điểm làm việc thực tế.

Do đó, hai máy có cùng công suất động cơ vẫn có thể có đường đặc tính Q-H khác nhau đáng kể.

Điểm khác biệt của cấu hình bơm rời trục

Điểm đáng chú ý nhất của ES là kết cấu rời trục.

Trong hệ thống này, động cơ và cụm bơm được bố trí theo cấu hình cơ khí riêng, thay vì tích hợp trực tiếp như một số dòng bơm liền trục.

Điều này ảnh hưởng đến nhiều yếu tố:

• Thiết kế và kích thước bệ máy.
• Không gian cần thiết trong phòng bơm.
• Yêu cầu căn chỉnh cụm truyền động.
• Khả năng tháo lắp khi bảo trì.
• Cách bố trí động cơ và cụm thủy lực.

Không nên đánh giá bơm rời trục là tốt hơn hoặc kém hơn bơm liền trục một cách tuyệt đối. Mỗi cấu hình phù hợp với một nhóm yêu cầu khác nhau.

ES thuộc nhóm bơm nước sạch DOOCH VINA

DOOCH VINA hiện xếp ES trong nhóm bơm nước sạch. Vì vậy, dòng sản phẩm cần được sử dụng với môi chất phù hợp với phạm vi thiết kế của từng model.

Nếu chất lỏng có nhiều bùn, rác, chất rắn lớn hoặc vật liệu dạng sợi, không nên mặc định dùng ES chỉ vì máy đạt lưu lượng hoặc cột áp yêu cầu.

Trong trường hợp cần vận chuyển nước có nhiều tạp chất, khách hàng nên tham khảo
các dòng bơm nước thải DOOCH VINA
có cấu tạo phù hợp hơn với môi trường này.

Tương tự, nếu nước có hóa chất hoặc đặc tính ăn mòn, vật liệu của ES cần được xác nhận từ catalogue trước khi lựa chọn.

Ứng dụng của máy bơm trục ngang rời trục ES

ES có thể được đưa vào quá trình đánh giá cho các hệ thống cấp nước công trình và công nghiệp khi cấu hình rời trục, điểm Q-H và điều kiện phòng máy phù hợp.

Bơm ES cho hệ thống cấp nước công trình

Trong hệ thống cấp nước, máy bơm có nhiệm vụ vận chuyển nước từ nguồn tới điểm sử dụng và tạo đủ áp lực để khắc phục chiều cao cũng như tổn thất trên mạng đường ống.

ES có thể được nghiên cứu khi cấu hình trục ngang rời trục phù hợp với mặt bằng phòng máy và model đáp ứng lưu lượng – cột áp của hệ thống.

Đối với công trình nhiều tầng, không nên lựa chọn máy chỉ dựa trên chiều cao tòa nhà. Cần tính cả tổn thất đường ống và áp lực yêu cầu tại điểm sử dụng.

Bơm ES cho hệ thống áp lực nước

ES cũng có thể được đưa vào quá trình đánh giá trong
hệ thống áp lực nước cho công trình
khi đường đặc tính và phương án điều khiển phù hợp.

Một hệ thống áp lực nước hoàn chỉnh không chỉ có máy bơm mà còn có thể bao gồm:

• Cảm biến áp suất.
• Tủ điều khiển.
• Bình tích áp.
• Van và đồng hồ.
• Biến tần nếu thiết kế cần điều khiển theo tải.
• Nhiều máy bơm vận hành luân phiên hoặc dự phòng.

Việc sử dụng biến tần cần được xác định theo mức biến động của nhu cầu nước và khả năng của động cơ/model, không nên mặc định mọi hệ thống đều bắt buộc sử dụng.

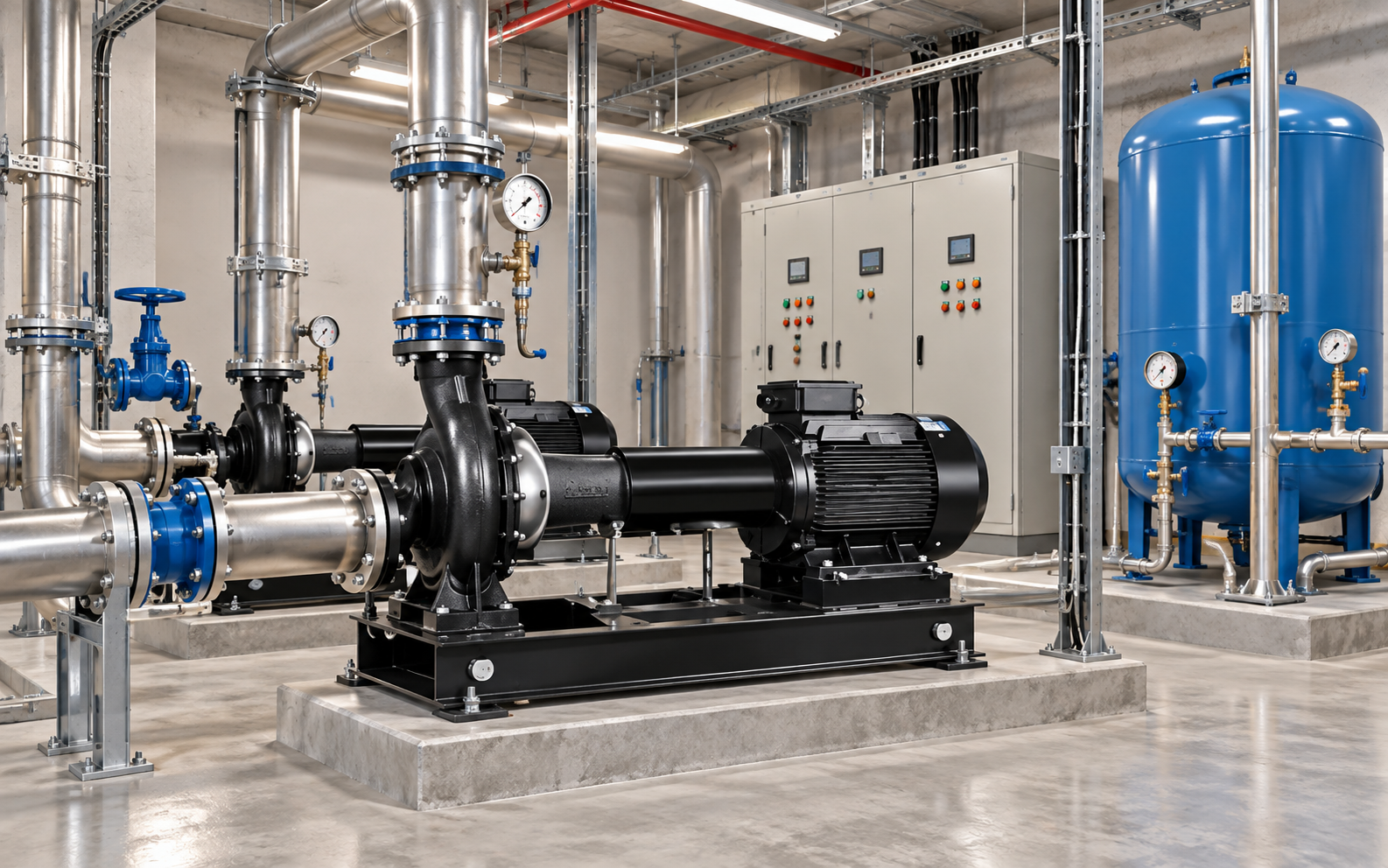

Bơm ES cho nhà máy công nghiệp

Trong nhà máy, máy bơm nước sạch có thể phục vụ nhiều chức năng khác nhau như cấp nước kỹ thuật, cấp nước sinh hoạt, vệ sinh hoặc các hệ thống phụ trợ phù hợp.

Mỗi nhiệm vụ có lưu lượng, cột áp và chế độ vận hành riêng.

Do đó, không nên lựa chọn một model ES chung cho tất cả các vị trí chỉ vì cùng nằm trong một nhà máy.

Cần xác định:

• Loại nước cần bơm.
• Lưu lượng yêu cầu.
• Cột áp yêu cầu.
• Nhiệt độ chất lỏng.
• Chế độ chạy liên tục hoặc gián đoạn.
• Điều kiện phòng máy và đường ống.

Bơm ES cho trung tâm thương mại

ES là một trong các dòng bơm có thể được tham khảo trong
hệ thống bơm cho trung tâm thương mại
khi catalogue và điều kiện thiết kế xác nhận phù hợp.

Trung tâm thương mại có nhu cầu sử dụng nước thay đổi theo thời điểm, số lượng người sử dụng và khu chức năng.

Ngoài Q-H của bơm, cần xem xét:

• Lưu lượng giờ cao điểm.
• Áp lực nước đầu vào.
• Điểm sử dụng bất lợi.
• Phân vùng áp lực.
• Số lượng máy vận hành.
• Máy dự phòng.

Cách xác định lưu lượng Q cho bơm ES

Lưu lượng Q là lượng nước hệ thống cần vận chuyển trong một đơn vị thời gian, thường được biểu thị bằng m³/h hoặc l/s.

Đây là một trong hai thông số cơ bản nhất để lựa chọn máy bơm.

Đối với tòa nhà, lưu lượng có thể được xác định từ số lượng người sử dụng, thiết bị dùng nước và hệ số đồng thời.

Đối với nhà máy, lưu lượng cần dựa trên nhu cầu thực tế của từng dây chuyền hoặc hệ thống kỹ thuật.

Không nên chọn máy có lưu lượng lớn hơn nhiều so với yêu cầu chỉ nhằm tạo mức dự phòng quá lớn.

Máy bị chọn quá lớn có thể làm điểm vận hành lệch khỏi vùng làm việc phù hợp và làm tăng chi phí đầu tư.

Cách tính cột áp H khi lựa chọn ES

Cột áp H không đơn giản chỉ bằng chiều cao từ nguồn nước tới điểm sử dụng.

Có thể tính khái quát:

Cột áp yêu cầu = cột áp tĩnh + tổn thất đường ống + áp lực yêu cầu tại điểm sử dụng.

Tổn thất đường ống phụ thuộc vào:

• Chiều dài đường ống.
• Đường kính ống.
• Lưu lượng nước.
• Số lượng van.
• Số lượng co và phụ kiện.
• Các thiết bị lắp trên tuyến.

Đây là lý do hai công trình có cùng chiều cao nhưng vẫn có thể cần hai model máy bơm khác nhau.

Bảng dữ liệu cần chuẩn bị khi lựa chọn ES

Điều kiện đường hút của bơm ES

Đường hút là một trong những khu vực có ảnh hưởng lớn đến khả năng vận hành của bơm ly tâm.

Nếu đường hút quá nhỏ, quá dài hoặc có nhiều thay đổi hướng, tổn thất có thể tăng lên.

Nguồn nước cũng cần ổn định và phù hợp với điều kiện thiết kế của máy.

Khi bố trí ES, cần xem xét đồng thời:

• Mực nước tại nguồn.
• Vị trí lắp máy.
• Chiều dài đường hút.
• Đường kính ống hút.
• Số lượng phụ kiện trên tuyến.

Đường đẩy và tổn thất áp lực

Đường đẩy ảnh hưởng trực tiếp tới tổng cột áp mà bơm phải khắc phục.

Nếu đường ống quá nhỏ, vận tốc dòng có thể tăng và tổn thất áp lực lớn hơn.

Tương tự, mỗi co, van và thiết bị trên tuyến đều tạo thêm tổn thất.

Do đó, không nên lựa chọn ES trước rồi mới thiết kế đường ống. Máy và hệ thống đường ống cần được tính đồng bộ.

ES khác máy bơm trục ngang liền trục CS như thế nào?

DOOCH VINA hiện cung cấp cả ES và
máy bơm trục ngang liền trục CS.

Khác biệt rõ nhất nằm ở cấu hình cơ khí.

Không nên lấy Qmax, Hmax, công suất hoặc điện áp của CS để gắn sang ES. Hai dòng có catalogue và dải model riêng.

ES khác bơm ly tâm trục ngang inox ZS như thế nào?

bơm ly tâm trục ngang inox ZS
là một dòng khác trong nhóm bơm nước sạch DOOCH VINA.

ES được nhận diện bởi cấu hình rời trục, trong khi ZS được giới thiệu là dòng bơm ly tâm trục ngang inox.

Khi so sánh hai dòng, cần kiểm tra:

• Đường đặc tính Q-H.
• Vật liệu.
• Kết cấu truyền động.
• Kích thước lắp đặt.
• Không gian bảo trì.
• Nguồn điện và động cơ.

Không nên lấy thông số của ZS để áp dụng cho ES hoặc ngược lại.

ES khác bơm ly tâm đa tầng cánh như thế nào?

bơm ly tâm đa tầng cánh
sử dụng nhiều tầng thủy lực nối tiếp để tạo cột áp.

ES được phân biệt chủ yếu bởi cấu hình trục ngang rời trục.

Nếu bài toán chính của hệ thống là cần cột áp cao, bơm đa tầng cánh có thể là một cấu hình cần so sánh.

Nếu thiết kế cần bơm rời trục và đường đặc tính ES đáp ứng Q-H, ES có thể là phương án phù hợp hơn.

Không có một cấu hình tốt nhất cho tất cả công trình.

Tại sao không nên lấy thông số CS gắn sang ES?

Đây là điểm đặc biệt quan trọng khi xây dựng nội dung SEO cho thiết bị kỹ thuật.

CS đã có một số dữ liệu công khai như cấu hình liền trục và dải thông số riêng. Tuy nhiên, những dữ liệu này chỉ áp dụng cho CS.

Đối với ES, lưu lượng tối đa, cột áp tối đa, công suất, điện áp, vật liệu và các giới hạn vận hành phải được xác nhận bằng catalogue ES.

Nếu lấy thông số của CS rồi đưa vào trang ES, khách hàng có thể hiểu sai khả năng của sản phẩm và lựa chọn sai thiết bị.

Không nên chọn ES chỉ theo công suất động cơ

Công suất kW không phải là thông số đầu tiên để lựa chọn máy bơm.

Hai máy có công suất bằng nhau vẫn có thể có Q-H khác nhau.

Thứ tự lựa chọn phù hợp hơn là:

Nhu cầu hệ thống → lưu lượng Q → cột áp H → loại nước → đường hút – đường đẩy → đường đặc tính → model → công suất.

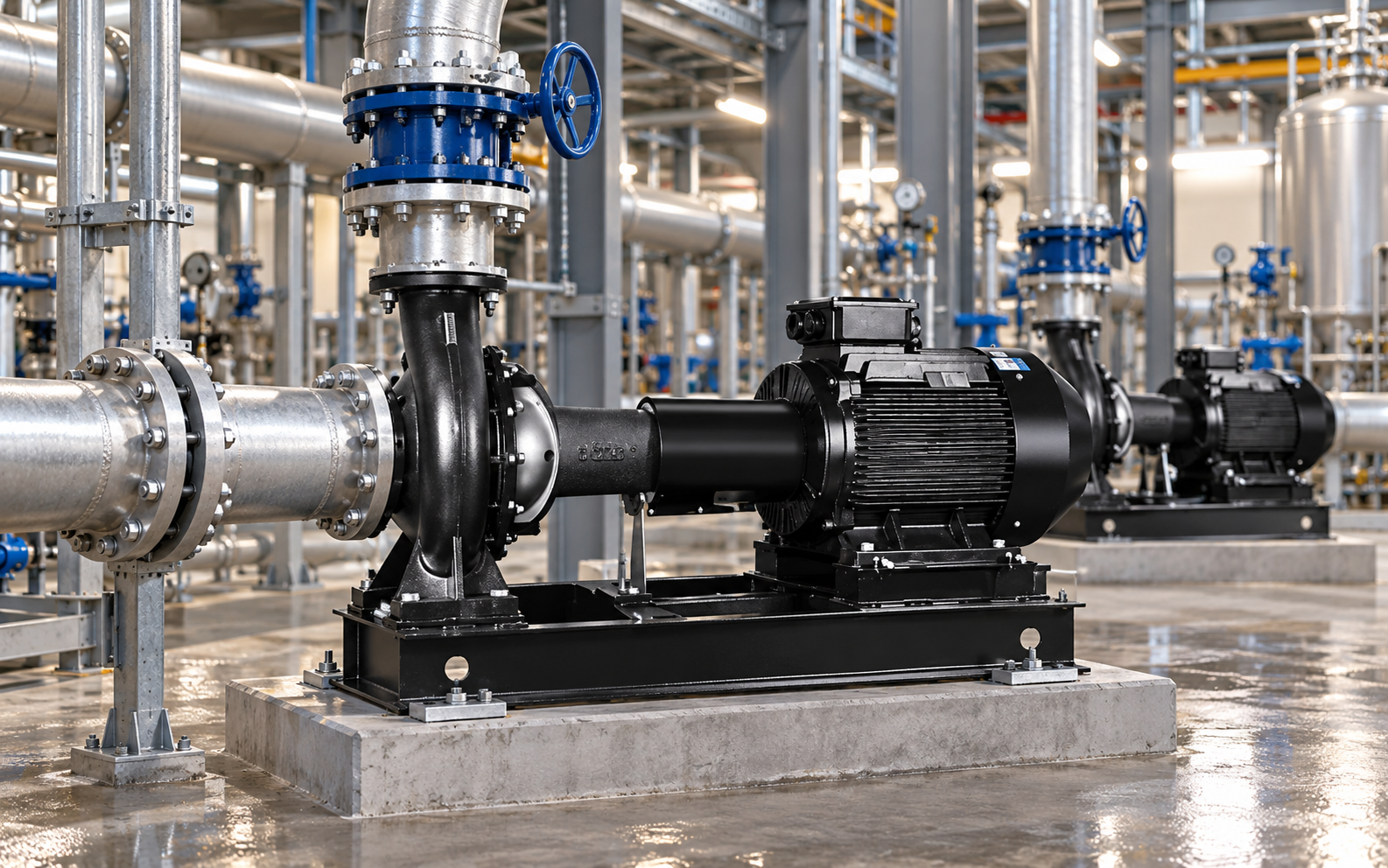

Lắp đặt máy bơm ly tâm trục ngang rời trục ES

Với cấu hình rời trục, công tác lắp đặt cơ khí có ý nghĩa đặc biệt quan trọng.

Bệ máy cần đủ cứng và ổn định để hạn chế chuyển vị trong quá trình vận hành.

Cụm truyền động phải được căn chỉnh theo tài liệu kỹ thuật của thiết bị.

Đường ống không nên truyền tải trọng hoặc ứng suất không phù hợp lên thân bơm.

Sau khi kết nối toàn bộ đường ống, trạng thái căn chỉnh nên được kiểm tra lại vì ứng suất từ tuyến ống có thể làm thay đổi vị trí của cụm bơm.

Vai trò của việc căn chỉnh trục

Căn chỉnh là một trong những công việc quan trọng đối với hệ thống bơm rời trục.

Nếu tâm trục động cơ và trục bơm không nằm trong giới hạn cho phép, hệ thống có thể xuất hiện:

• Độ rung tăng.
• Tiếng ồn bất thường.
• Nhiệt độ cụm truyền động tăng.
• Tải không mong muốn lên ổ trục.
• Tuổi thọ một số bộ phận giảm.

Căn chỉnh không nên chỉ thực hiện ở lần lắp đặt đầu tiên.

Sau khi tháo lắp, bảo trì lớn hoặc khi hệ thống xuất hiện rung động bất thường, cần kiểm tra lại trạng thái của cụm truyền động.

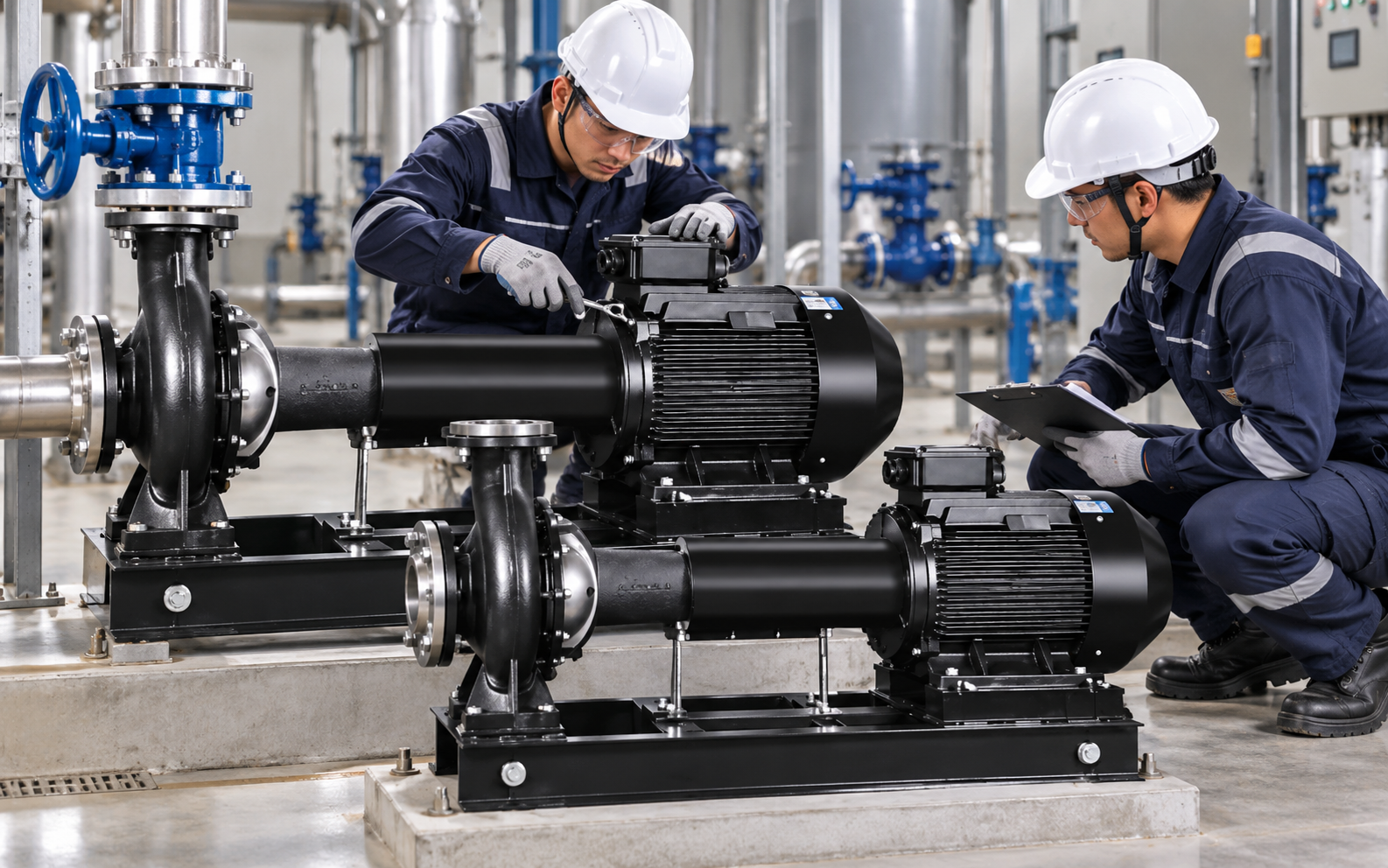

Bảo trì máy bơm ly tâm trục ngang rời trục ES

Bảo trì ES cần quan tâm cả cụm thủy lực và hệ thống truyền động.

Trong quá trình vận hành nên theo dõi:

• Áp suất hút và đẩy nếu có thiết bị đo.
• Lưu lượng thực tế.
• Dòng điện động cơ.
• Độ rung.
• Tiếng ồn.
• Tình trạng rò rỉ.
• Tình trạng bệ máy.
• Độ đồng tâm của hệ truyền động khi cần.

Nếu độ rung tăng lên, không nên ngay lập tức kết luận cánh bơm bị hỏng. Nguyên nhân có thể đến từ căn chỉnh, bệ máy, đường ống, ổ trục, điều kiện hút hoặc điểm vận hành.

Tương tự, nếu lưu lượng giảm, cần kiểm tra nguồn nước, van, đường ống và các thiết bị trên hệ thống trước khi tháo máy.

Những lỗi thường gặp khi lựa chọn và vận hành ES

Lỗi đầu tiên là chọn máy chỉ dựa trên công suất động cơ.

Lỗi thứ hai là lấy chiều cao công trình làm toàn bộ cột áp mà không tính tổn thất đường ống.

Lỗi thứ ba là lấy Qmax, Hmax hoặc điện áp của CS gắn sang ES.

Lỗi thứ tư là bỏ qua điều kiện đường hút.

Lỗi thứ năm là không tính đủ không gian cần thiết cho cụm bơm, động cơ và thao tác bảo trì.

Lỗi tiếp theo là không kiểm tra căn chỉnh sau khi kết nối đường ống hoặc sau khi bảo dưỡng.

Cuối cùng, không nên mặc định ES phù hợp với mọi loại chất lỏng chỉ vì sản phẩm thuộc nhóm bơm nước sạch.

Giá máy bơm ly tâm trục ngang rời trục ES

Giá máy bơm ly tâm trục ngang rời trục ES phụ thuộc vào model, lưu lượng, cột áp, cấu hình động cơ, số lượng thiết bị và yêu cầu của dự án.

Nếu ES được cung cấp trong một hệ thống hoàn chỉnh, tổng chi phí còn có thể bao gồm:

• Động cơ theo cấu hình.
• Bệ máy.
• Hệ truyền động.
• Tủ điều khiển.
• Van và thiết bị đo.
• Đường ống và phụ kiện.

Do đó, để có báo giá sát nhu cầu, khách hàng nên cung cấp Q, H, loại nước, nguồn điện, điều kiện đường ống và yêu cầu vận hành.

Câu hỏi thường gặp về máy bơm ES

ES có phải là bơm trục ngang rời trục không?

Có. Tên sản phẩm được DOOCH VINA xác định là máy bơm ly tâm trục ngang rời trục ES.

ES thuộc nhóm bơm nước nào?

ES hiện thuộc nhóm bơm nước sạch DOOCH VINA.

Lưu lượng tối đa của ES là bao nhiêu?

Không nên tự ghi Qmax khi chưa có catalogue ES xác nhận. Thông số của CS hoặc dòng sản phẩm khác không được áp dụng cho ES.

Cột áp tối đa của ES là bao nhiêu?

Hmax cần lấy từ catalogue của chính dòng ES và model cụ thể.

Có thể dùng Qmax 1.400 m³/h và Hmax 200 m của CS cho ES không?

Không. Đây là dữ liệu của dòng CS và không được suy rộng sang ES.

ES có dùng cho trung tâm thương mại không?

Có thể được đưa vào quá trình đánh giá khi cấu hình rời trục, lưu lượng, cột áp và điều kiện phòng máy phù hợp với thiết kế.

ES có dùng cho hệ thống tăng áp không?

Có thể được xem xét nếu model đáp ứng điểm Q-H và phương án điều khiển của hệ thống. Không nên mặc định tất cả hệ thống tăng áp đều phù hợp với ES.

Bơm rời trục có cần căn chỉnh không?

Có. Cấu hình rời trục cần đặc biệt chú ý việc căn chỉnh cụm truyền động theo yêu cầu kỹ thuật của thiết bị.

Có nên chọn ES chỉ theo công suất kW không?

Không. Lưu lượng Q và cột áp H cần được xác định trước, sau đó mới lựa chọn model và công suất phù hợp.

Chọn ES cần cung cấp những dữ liệu gì?

Nên chuẩn bị lưu lượng, cột áp, loại nước, nhiệt độ, nguồn nước, đường hút, đường đẩy, nguồn điện, số lượng máy và chế độ vận hành.

Máy Bơm Ly Tâm Trục Ngang Rời Trục ES DOOCH VINA Cho Công Trình

DOOCH VINA
cung cấp nhiều dòng máy bơm phục vụ hệ thống cấp nước cho công trình dân dụng, thương mại và công nghiệp.

Trong nhóm nước sạch, khách hàng có thể tham khảo máy bơm ly tâm trục ngang rời trục ES,
máy bơm trục ngang liền trục CS,
bơm ly tâm trục ngang inox ZS
và
bơm ly tâm đa tầng cánh
tùy theo Q-H, kết cấu phòng máy và yêu cầu của hệ thống.

Điểm quan trọng nhất khi lựa chọn ES là sử dụng đúng tài liệu kỹ thuật của ES. Không nên lấy Qmax, Hmax, công suất, điện áp hoặc vật liệu của một dòng máy khác để áp dụng sang sản phẩm này.
