Bơm ly tâm đa tầng cánh

Bơm Ly Tâm Đa Tầng Cánh DOOCH VINA – Giải Pháp Cấp Nước Và Tăng Áp

Bơm ly tâm đa tầng cánh DOOCH VINA là dòng máy bơm thuộc nhóm bơm nước sạch, được thiết kế với nhiều tầng cánh nối tiếp nhằm tạo cột áp phù hợp cho các hệ thống cần đưa nước lên cao, tăng áp hoặc duy trì áp lực trong điều kiện vận hành phù hợp.

Khác với nhiều cấu hình bơm ly tâm một tầng cánh, nước trong bơm đa tầng cánh được truyền năng lượng qua nhiều tầng thủy lực trước khi đi tới cửa đẩy. Cấu trúc này giúp dòng bơm trở thành một trong những phương án đáng xem xét cho tòa nhà cao tầng, chung cư, khách sạn, hệ thống lọc RO, HVAC và một số ứng dụng công nghiệp.

Trang sản phẩm hiện công bố vật liệu SS304. Tuy nhiên, việc lựa chọn máy không nên chỉ dựa trên vật liệu hoặc số tầng cánh. Lưu lượng Q, cột áp H, thành phần chất lỏng, nhiệt độ, đường ống và chế độ vận hành đều cần được xác định trước khi chọn model.

Khách hàng có thể tham khảo thêm
danh mục bơm nước sạch DOOCH VINA
để so sánh bơm đa tầng cánh với các cấu hình bơm trục ngang, trục đứng, tuần hoàn và hệ thống tăng áp.

Bơm ly tâm đa tầng cánh là gì?

Bơm ly tâm đa tầng cánh là loại máy bơm sử dụng từ hai tầng cánh trở lên được bố trí nối tiếp trong cùng cụm thủy lực. Nước sau khi đi qua một tầng cánh tiếp tục được dẫn sang tầng tiếp theo để nhận thêm năng lượng.

Nhờ quá trình tăng năng lượng qua nhiều giai đoạn, máy có thể tạo cột áp cao hơn so với nhiều cấu hình một tầng cánh có cùng nguyên lý ly tâm.

Đây là lý do bơm đa tầng cánh thường được quan tâm ở các hệ thống cần đưa nước lên cao hoặc cần tạo áp lực lớn.

Tuy nhiên, số tầng cánh không phải thông số duy nhất quyết định khả năng làm việc. Đường kính cánh, hình dạng cánh, tốc độ quay, thiết kế buồng bơm và điểm Q-H đều ảnh hưởng trực tiếp đến hiệu suất của máy.

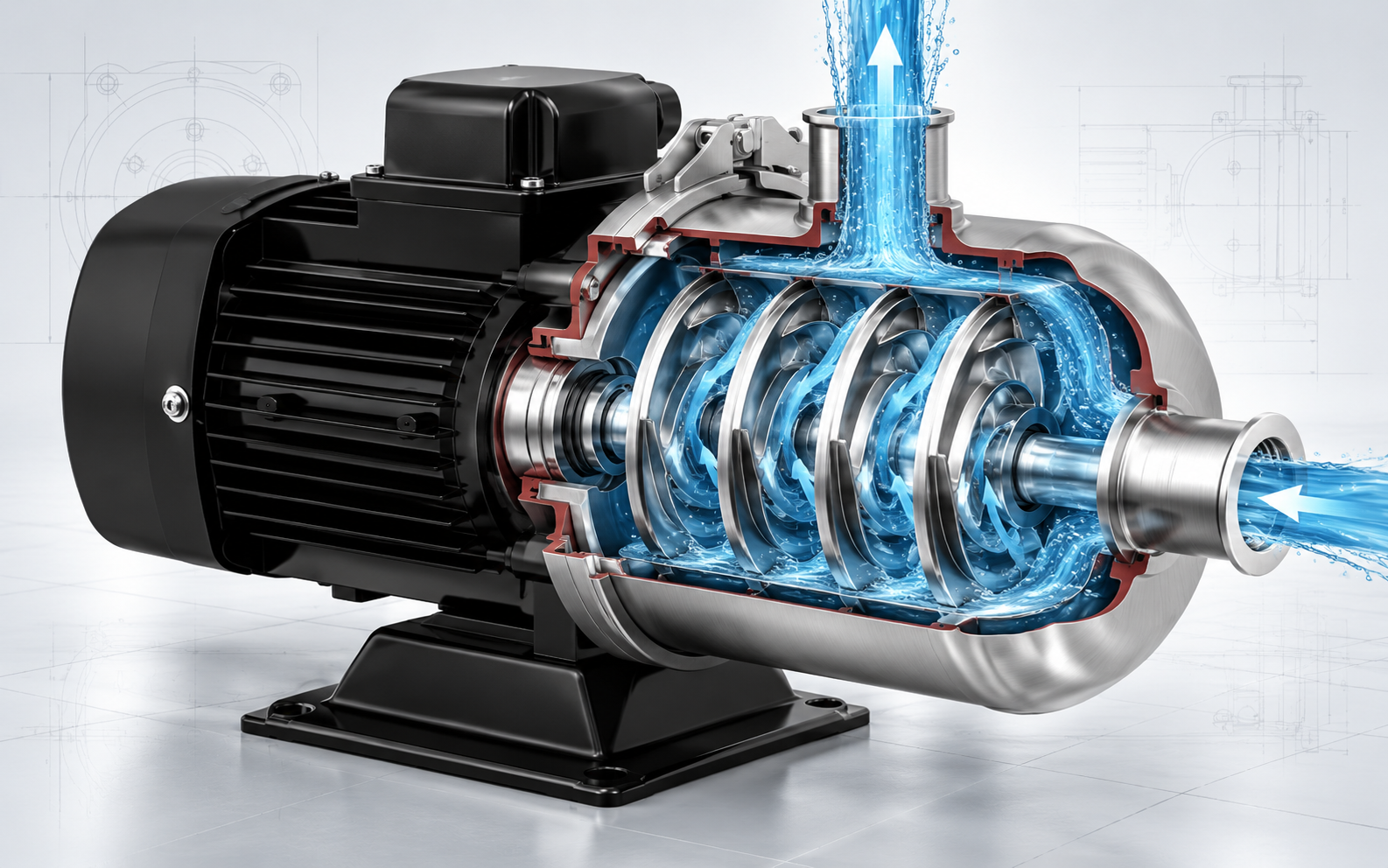

Nguyên lý hoạt động của bơm đa tầng cánh

Khi động cơ khởi động, trục bơm truyền chuyển động quay tới các cánh. Nước đi vào tầng cánh đầu tiên tại khu vực hút và nhận năng lượng từ chuyển động quay.

Sau khi rời khỏi tầng thứ nhất, nước được dẫn sang tầng tiếp theo. Tại mỗi tầng, dòng nước tiếp tục được tăng năng lượng trước khi chuyển sang tầng kế tiếp.

Quá trình này lặp lại cho tới tầng cuối cùng. Sau đó nước được đưa tới cửa đẩy của máy với mức cột áp tương ứng với thiết kế của model.

Có thể hiểu đơn giản rằng nhiều tầng cánh tạo ra quá trình tăng áp theo từng giai đoạn, thay vì nước chỉ nhận năng lượng tại một cánh duy nhất.

Đặc điểm đáng chú ý của bơm ly tâm đa tầng cánh DOOCH VINA

Vật liệu SS304 của bơm đa tầng cánh

Trang sản phẩm DOOCH VINA hiện công bố vật liệu SS304 cho dòng bơm ly tâm đa tầng cánh.

SS304 là thép không gỉ được sử dụng phổ biến trong nhiều thiết bị công nghiệp và hệ thống nước. Vật liệu này có khả năng chống ăn mòn tốt trong nhiều điều kiện thông thường.

Tuy nhiên, không nên hiểu rằng SS304 có thể làm việc với mọi loại hóa chất hoặc môi trường ăn mòn.

Nếu bơm được sử dụng với dung dịch có axit, kiềm, muối hoặc hóa chất, cần xác định ít nhất:

• Độ pH của chất lỏng.
• Nồng độ hóa chất.
• Nhiệt độ môi chất.
• Hàm lượng chloride hoặc muối nếu có.
• Thời gian và chế độ vận hành.

Sau đó mới có thể đánh giá mức độ tương thích giữa SS304 và môi trường thực tế.

Bơm đa tầng cánh cho tòa nhà cao tầng

Tòa nhà cao tầng là một trong những ứng dụng điển hình của máy bơm ly tâm đa tầng cánh.

Trong hệ thống này, bơm phải đưa nước từ nguồn cấp đến các khu vực sử dụng ở cao độ lớn và đồng thời phải khắc phục tổn thất trên đường ống.

Cột áp cần thiết không đơn giản bằng chiều cao của tòa nhà.

Cột áp tổng = cột áp tĩnh + tổn thất đường ống + áp lực yêu cầu tại điểm sử dụng.

Tổn thất đường ống phụ thuộc vào chiều dài, đường kính, lưu lượng, co, van và các thiết bị trên tuyến.

Với công trình cao tầng, hệ thống cũng có thể cần phân vùng áp lực để tránh tình trạng tầng trên thiếu áp trong khi các tầng thấp chịu áp suất quá lớn.

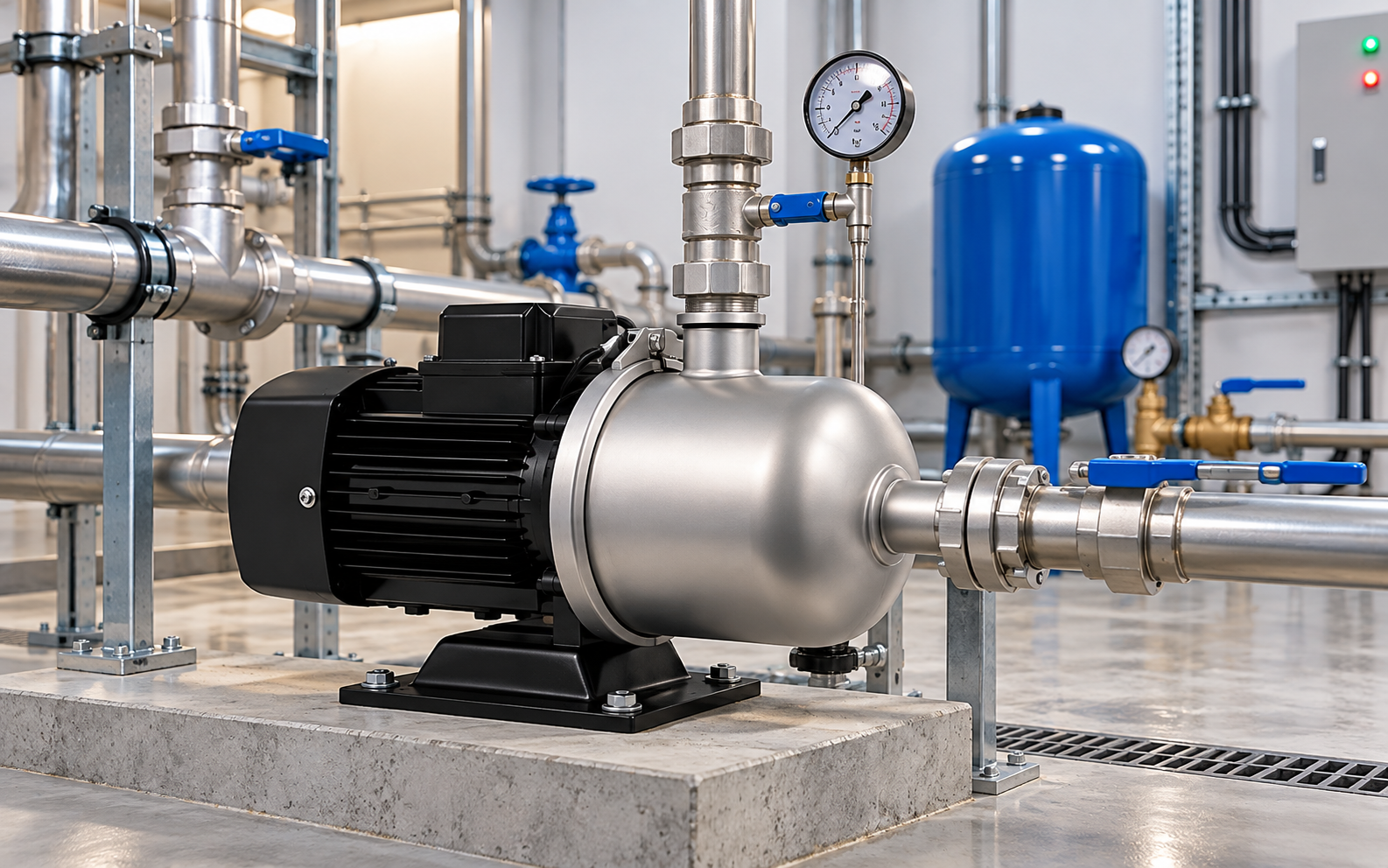

Bơm đa tầng cánh cho hệ thống tăng áp

Bơm đa tầng cánh là một trong những cấu hình thường được nghiên cứu cho hệ thống tăng áp nhờ khả năng tạo cột áp.

Tuy nhiên, hệ thống tăng áp không chỉ gồm máy bơm. Một cấu hình hoàn chỉnh có thể bao gồm nhiều máy bơm, cảm biến áp suất, tủ điều khiển, bình tích áp và biến tần tùy theo yêu cầu vận hành.

Nhu cầu sử dụng nước tại chung cư, khách sạn hoặc tòa nhà thường thay đổi theo thời điểm. Vì vậy, số lượng máy và phương án điều khiển cần được xác định theo tải thực tế.

Bạn có thể tham khảo thêm bài
hệ thống áp lực nước ổn định cho công trình
để hiểu rõ hơn mối quan hệ giữa máy bơm, áp lực đầu vào, đường ống và phương án điều khiển.

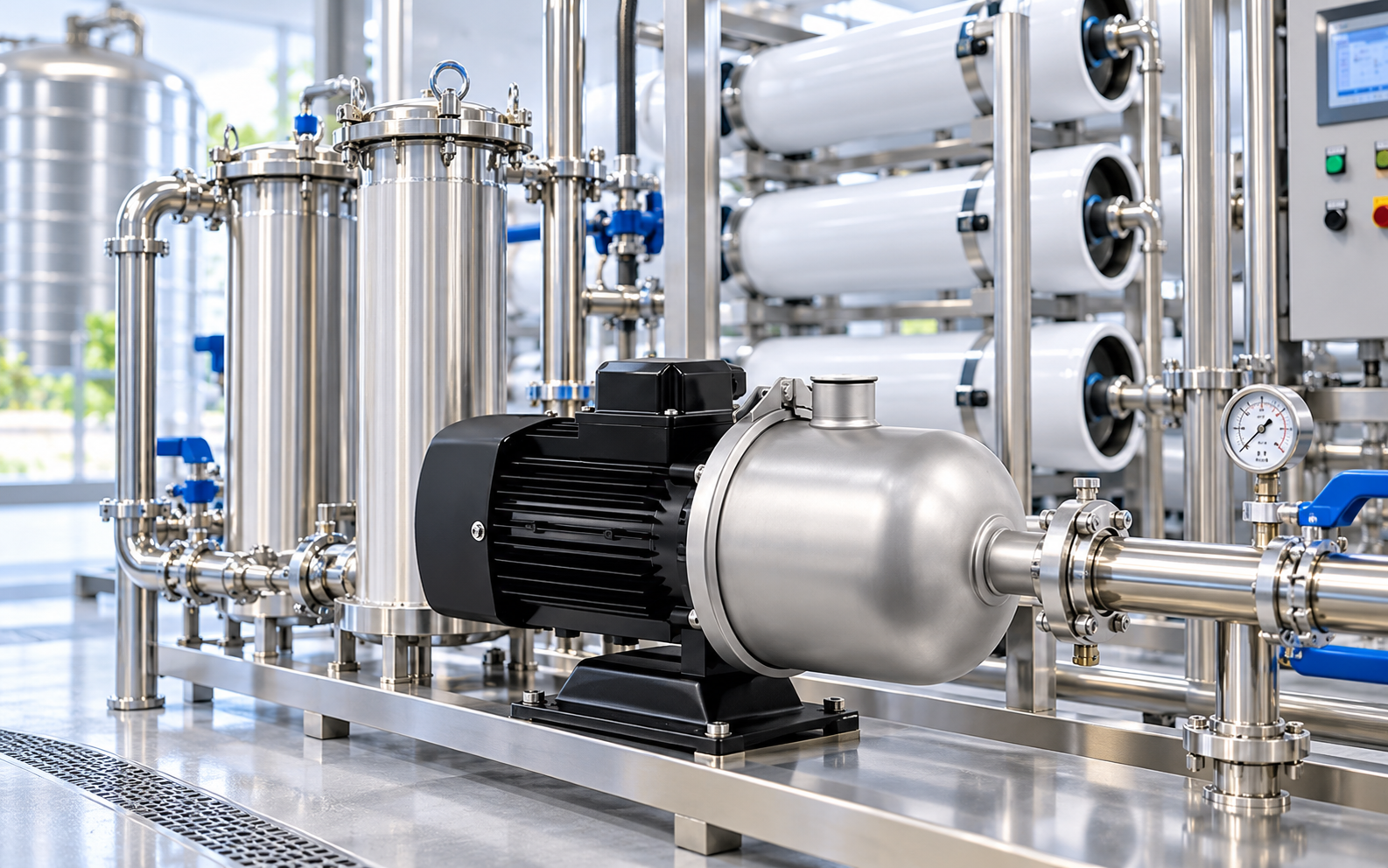

Bơm đa tầng cánh cho hệ thống lọc nước RO

Hệ thống lọc RO là một trong những ứng dụng được DOOCH VINA đề cập đối với dòng bơm đa tầng cánh.

Trong hệ thống lọc, áp lực có vai trò quan trọng ở nhiều công đoạn. Bơm được sử dụng để tạo dòng nước và áp lực phù hợp với cấu hình thiết bị lọc.

Tuy nhiên, hệ thống RO có thể có quy mô rất khác nhau. Một hệ thống xử lý nước nhỏ và một dây chuyền RO công nghiệp không thể mặc định sử dụng cùng một model máy bơm.

Khi chọn bơm cho RO cần xác định:

• Lưu lượng yêu cầu của hệ thống.
• Áp lực cần thiết.
• Đặc điểm nguồn nước.
• Vật liệu tiếp xúc với nước.
• Chế độ vận hành liên tục hoặc gián đoạn.

Bơm đa tầng cánh trong hệ thống HVAC

DOOCH VINA cũng định hướng bơm ly tâm đa tầng cánh cho một số ứng dụng giải nhiệt và HVAC.

Trong hệ thống HVAC, máy bơm thường phải khắc phục tổn thất qua đường ống, co, van, thiết bị trao đổi nhiệt và các bộ phận khác.

Tuy nhiên, không phải mọi hệ thống HVAC đều cần cột áp cao.

Nếu hệ thống chủ yếu yêu cầu lưu lượng lớn với cột áp vừa phải, một cấu hình bơm tuần hoàn hoặc bơm trục ngang khác có thể phù hợp hơn.

Do đó, cần dựa trên hồ sơ thủy lực thay vì chọn máy chỉ vì thấy sản phẩm có tên trong nhóm ứng dụng HVAC.

Bơm ly tâm đa tầng cánh cho nhà máy

Bơm đa tầng cánh có thể được nghiên cứu trong các nhà máy thực phẩm, hóa chất, dệt may, giấy, năng lượng hoặc những dây chuyền công nghiệp khác khi yêu cầu hệ thống phù hợp.

Trong nhà máy, nhiệm vụ của bơm có thể là cấp nước, tăng áp, đưa nước vào hệ thống lọc hoặc phục vụ một công đoạn kỹ thuật.

Tuy nhiên, chất lỏng tại mỗi ngành có đặc tính khác nhau.

Nước sạch, nước đã xử lý, nước nóng hoặc dung dịch hóa chất không nên mặc định dùng chung một cấu hình máy.

Nếu môi chất khác nước sạch thông thường, vật liệu, phớt và giới hạn nhiệt độ cần được kiểm tra trước khi chọn model.

Bơm đa tầng cánh cho trung tâm thương mại

Tại trung tâm thương mại, nhu cầu sử dụng nước có thể thay đổi lớn theo số lượng người sử dụng và thời điểm trong ngày.

Bơm đa tầng cánh có thể được đưa vào quá trình đánh giá cho hệ thống cấp nước hoặc tăng áp khi yêu cầu cột áp phù hợp.

Ngoài Q-H, cần xem xét lưu lượng giờ cao điểm, áp lực đầu vào, phân vùng áp lực, số lượng bơm và phương án dự phòng.

Khách hàng có thể tham khảo thêm
giải pháp bơm cho trung tâm thương mại
để hiểu rõ hơn cách phân chia chức năng cấp nước, tăng áp, tuần hoàn và thoát nước trong công trình.

Cách chọn bơm ly tâm đa tầng cánh phù hợp

1. Xác định lưu lượng Q

Lưu lượng là lượng nước mà hệ thống cần vận chuyển trong một đơn vị thời gian, thường được thể hiện bằng m³/h, l/s hoặc l/min.

Không nên chọn lưu lượng quá lớn chỉ để dự phòng. Máy quá lớn có thể hoạt động xa điểm làm việc phù hợp và làm tăng chi phí đầu tư.

2. Xác định cột áp H

Cột áp là thông số đặc biệt quan trọng với bơm đa tầng cánh.

Cần tính cả cột áp tĩnh, tổn thất tuyến ống và áp lực cần tại điểm sử dụng.

Hai hệ thống có cùng chiều cao vẫn có thể yêu cầu cột áp khác nhau nếu chiều dài đường ống và số lượng phụ kiện khác nhau.

3. Xác định chất lỏng

Dòng sản phẩm hiện thuộc nhóm bơm nước sạch. Vì vậy, cần xác định môi chất có nằm trong phạm vi cho phép của máy hay không.

Nếu chất lỏng có bùn, rác, chất rắn lớn hoặc vật liệu dạng sợi, nên lựa chọn nhóm bơm có kết cấu phù hợp hơn.

4. Kiểm tra vật liệu SS304

Nếu môi chất có hóa chất hoặc tính ăn mòn, cần đối chiếu SS304 với thành phần chất lỏng thực tế.

Không nên sử dụng cụm từ “inox” hoặc “SS304” như một bảo đảm rằng máy phù hợp với tất cả môi trường hóa chất.

5. Kiểm tra điều kiện hút

Nguồn nước và đường hút phải đảm bảo điều kiện cho bơm làm việc ổn định.

Đường hút quá dài, đường kính không phù hợp hoặc bố trí nhiều co có thể làm tăng tổn thất và ảnh hưởng đến vận hành.

6. Kiểm tra nguồn điện và động cơ

Điện áp, số pha, công suất và tốc độ động cơ cần lấy theo catalogue của model cụ thể.

Không nên lấy thông số của một dòng bơm DOOCH khác để áp dụng cho sản phẩm này.

7. Xác định chế độ vận hành

Cần biết máy chạy liên tục hay gián đoạn, một máy hay nhiều máy và có cần máy dự phòng hay không.

Nếu nhu cầu nước thay đổi đáng kể theo thời gian, phương án điều khiển nhiều bơm hoặc biến tần có thể được nghiên cứu.

Bảng thông tin cần chuẩn bị khi lựa chọn bơm đa tầng cánh

Không nên chọn bơm đa tầng cánh chỉ theo số tầng cánh

Nhiều tầng cánh hơn không có nghĩa máy chắc chắn phù hợp hơn.

Nếu hệ thống chỉ cần cột áp thấp hoặc vừa, việc lựa chọn một máy có cột áp quá cao có thể không tối ưu.

Điểm quan trọng nhất vẫn là đường đặc tính Q-H.

Thứ tự lựa chọn nên là:
nhu cầu hệ thống → lưu lượng → cột áp → môi chất → vật liệu → đường đặc tính → model → công suất.

Bơm đa tầng cánh khác gì bơm ly tâm trục ngang ZS?

bơm ly tâm trục ngang inox ZS
là một dòng khác trong nhóm bơm nước sạch DOOCH VINA.

ZS sử dụng cấu hình bơm ly tâm trục ngang, trong khi bơm đa tầng cánh sử dụng nhiều tầng thủy lực để tạo cột áp.

Nếu hệ thống cần cột áp cao, bơm đa tầng cánh thường đáng được đưa vào quá trình đánh giá.

Nếu nhu cầu nằm trong vùng lưu lượng – cột áp phù hợp với ZS và cấu hình trục ngang thuận lợi cho bố trí phòng máy, ZS có thể là phương án khác.

Không nên kết luận dòng nào tốt hơn khi chưa có điểm Q-H.

Bơm đa tầng cánh khác gì ZHS/ZHC?

ZHS/ZHC
là dòng bơm trục đứng đa tầng cánh riêng của DOOCH VINA.

Dòng ZHS/ZHC có catalogue và thông số kỹ thuật riêng, vì vậy không nên lấy Qmax, Hmax, công suất hoặc điện áp của ZHS/ZHC để áp dụng cho trang sản phẩm bơm đa tầng cánh này.

Mặc dù đều sử dụng nhiều tầng cánh, hai dòng có thể khác nhau về bố trí cơ khí, phạm vi làm việc, kích thước và ứng dụng.

Bơm đa tầng cánh có tiết kiệm điện không?

Hiệu quả điện năng phụ thuộc vào model và điểm làm việc thực tế.

Một máy có hiệu suất thiết kế tốt nhưng bị lựa chọn quá lớn vẫn có thể gây tiêu hao điện không cần thiết.

Do đó, không nên chỉ dựa vào cụm từ “tiết kiệm điện” để lựa chọn sản phẩm.

Giải pháp quan trọng nhất là chọn model có điểm Q-H phù hợp và xây dựng chế độ điều khiển tương ứng với tải thực tế.

Lưu ý khi lắp đặt bơm ly tâm đa tầng cánh

• Máy cần được lắp trên nền hoặc bệ đủ ổn định.
• Đường ống không nên truyền tải trọng không phù hợp lên thân bơm.
• Đường hút cần được thiết kế để hạn chế tổn thất không cần thiết.
• Đường kính ống cần phù hợp với lưu lượng thiết kế.
• Van khóa nên được bố trí để thuận tiện khi bảo trì.
• Nguồn điện và thiết bị bảo vệ phải phù hợp với động cơ của model.
• Nếu sử dụng biến tần, cần kiểm tra dải vận hành cho phép.
• Sau lắp đặt cần kiểm tra chiều quay, độ rung, rò rỉ, áp suất và dòng điện.

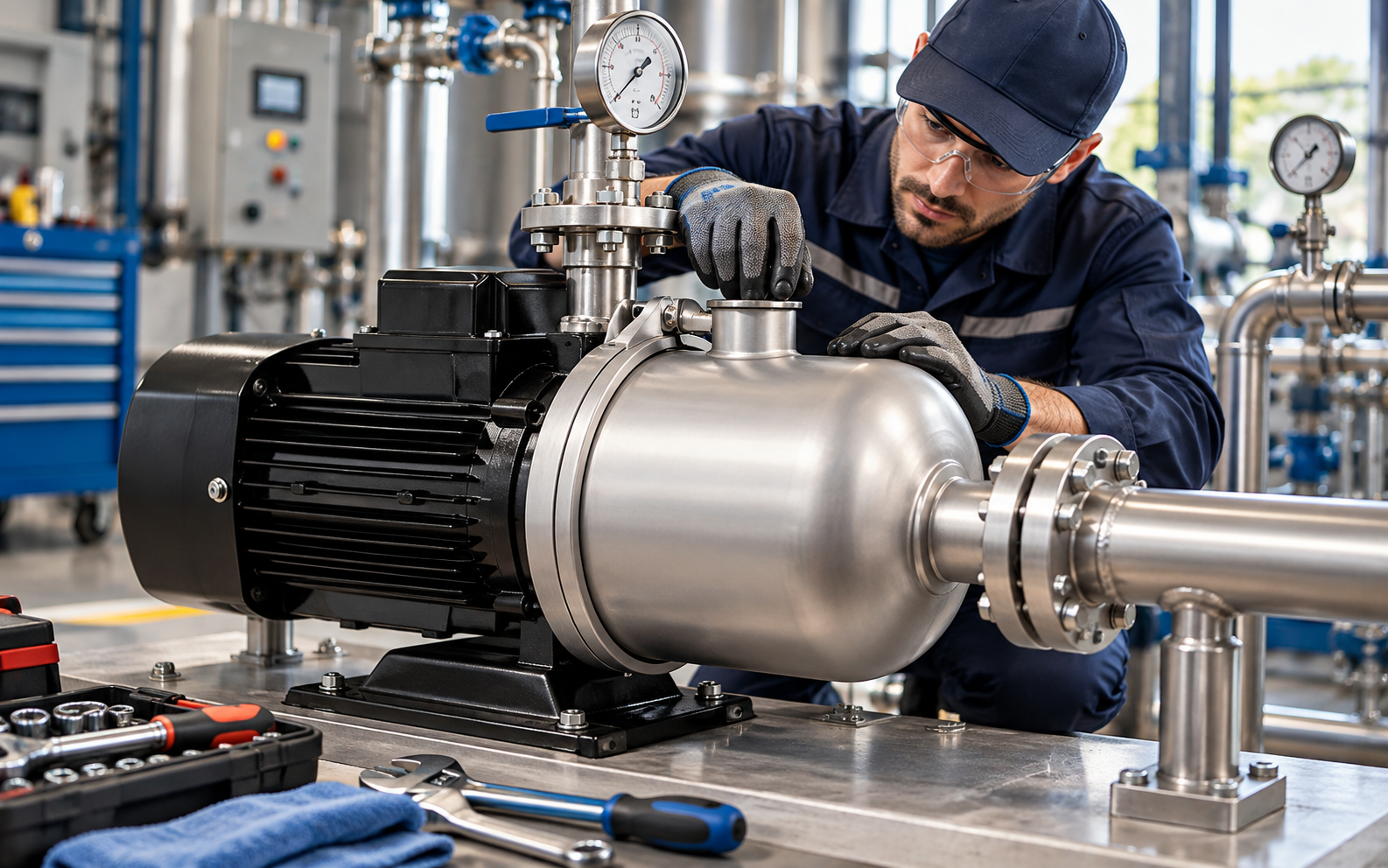

Bảo trì bơm ly tâm đa tầng cánh

Máy bơm nên được kiểm tra định kỳ thay vì chỉ sửa chữa khi đã xảy ra sự cố.

Trong quá trình vận hành cần theo dõi tiếng ồn, độ rung, áp lực, lưu lượng, nhiệt độ động cơ và dòng điện.

Nếu áp lực giảm bất thường, nguyên nhân không nhất thiết nằm ở các tầng cánh.

Nguồn nước, van, lọc, đường ống hoặc điều kiện vận hành thay đổi đều có thể ảnh hưởng tới kết quả.

Với hệ thống nhiều bơm, cần kiểm tra thêm chế độ luân phiên, cảm biến và hệ thống điều khiển.

Những lỗi thường gặp khi chọn bơm đa tầng cánh

Sai lầm đầu tiên là chọn máy chỉ vì cần “áp cao” nhưng chưa tính cột áp thực tế.

Sai lầm thứ hai là chọn theo công suất kW mà chưa xác định lưu lượng và cột áp.

Sai lầm thứ ba là sử dụng số tầng cánh như tiêu chí chính để đánh giá máy.

Sai lầm thứ tư là thấy vật liệu SS304 và mặc định bơm phù hợp với mọi hóa chất.

Sai lầm thứ năm là lấy thông số của ZHS/ZHC hoặc một model khác để áp dụng cho dòng sản phẩm này.

Cuối cùng là bỏ qua điều kiện đường hút, đường đẩy và chế độ vận hành của toàn hệ thống.

Giá bơm ly tâm đa tầng cánh DOOCH VINA

Trang sản phẩm hiện để “Giá: liên hệ”.

Giá bơm phụ thuộc vào model, công suất, lưu lượng, cột áp, cấu hình vật liệu, động cơ và các phụ kiện liên quan.

Nếu sử dụng trong cụm tăng áp, tổng chi phí còn có thể phụ thuộc vào:

• Số lượng máy bơm.
• Tủ điều khiển.
• Biến tần nếu có.
• Cảm biến áp suất.
• Bình tích áp.
• Cụm đường ống và van.

Để có cơ sở báo giá sát nhu cầu, khách hàng nên cung cấp Q, H, loại nước, nguồn điện và yêu cầu vận hành.

Câu hỏi thường gặp về bơm ly tâm đa tầng cánh

Bơm đa tầng cánh có phù hợp cho tòa nhà cao tầng không?

Có thể phù hợp khi hệ thống cần cột áp cao và model đáp ứng đúng Q-H. Tòa nhà cao tầng là một trong những nhóm ứng dụng của sản phẩm.

Bơm đa tầng cánh có bắt buộc dùng biến tần không?

Không. Biến tần nên được sử dụng khi hệ thống có nhu cầu điều chỉnh theo tải và động cơ của model phù hợp với phương án điều khiển.

Bơm này có dùng cho hệ thống RO không?

Có thể. Hệ thống lọc RO là một trong những ứng dụng được DOOCH VINA công bố. Tuy nhiên, model phải được lựa chọn theo lưu lượng và áp lực của hệ thống RO cụ thể.

Bơm ly tâm đa tầng cánh DOOCH VINA có sử dụng SS304 không?

Trang sản phẩm hiện công bố vật liệu SS304. Khi cần xác định chính xác vật liệu của từng chi tiết, nên đối chiếu catalogue của model.

Bơm có dùng cho hóa chất được không?

Không nên trả lời chỉ dựa trên tên sản phẩm. Cần kiểm tra loại hóa chất, pH, nồng độ, nhiệt độ và khả năng tương thích của SS304 cùng các vật liệu tiếp xúc khác.

Có thể chọn bơm theo công suất kW không?

Không nên. Cần xác định lưu lượng Q và cột áp H trước, sau đó đối chiếu đường đặc tính và lựa chọn model.

Bơm đa tầng cánh có tốt hơn bơm một tầng cánh không?

Không có cấu hình tốt nhất cho mọi hệ thống. Bơm đa tầng cánh thường đáng xem xét khi cần cột áp cao, trong khi bơm một tầng cánh có thể phù hợp hơn với vùng lưu lượng – cột áp khác.

Chọn bơm đa tầng cánh cần cung cấp thông tin gì?

Nên chuẩn bị lưu lượng, cột áp, loại nước, nhiệt độ, pH hoặc hóa chất nếu có, đường hút, đường đẩy, nguồn điện, số lượng máy và chế độ vận hành.

Bơm ly tâm đa tầng cánh DOOCH VINA cho hệ thống cấp nước và tăng áp

DOOCH VINA
cung cấp nhiều dòng máy bơm và giải pháp cấp nước cho công trình dân dụng, thương mại và công nghiệp.

Trong nhóm nước sạch, khách hàng có thể tham khảo bơm ly tâm đa tầng cánh,
bơm ly tâm trục ngang inox ZS
và
bơm trục đứng đa tầng cánh ZHS/ZHC
theo yêu cầu Q-H và điều kiện của từng hệ thống.

Điểm quan trọng nhất khi lựa chọn bơm đa tầng cánh là không dựa vào một thông số riêng lẻ. Lưu lượng, cột áp, môi chất, vật liệu, đường ống, nguồn điện và chế độ vận hành phải được xem xét đồng thời.
