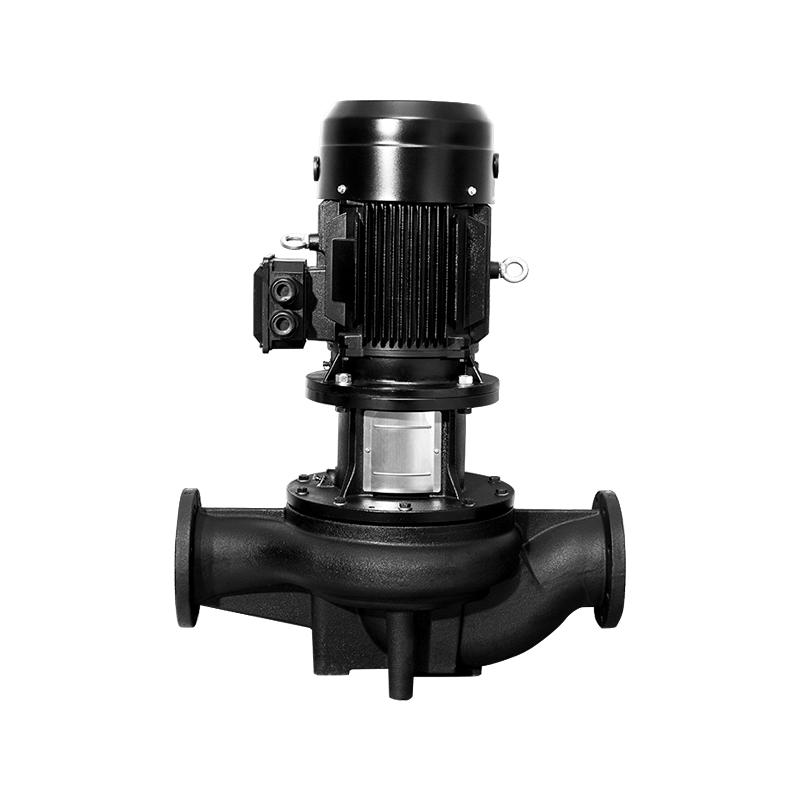

Bơm tuần hoàn TD (In-line Circulation Pump)

Bơm Ly Tâm Đa Tầng Cánh DOOCH VINA – Giải Pháp Cấp Nước Áp Lực Cao

Bơm ly tâm đa tầng cánh DOOCH VINA là dòng máy bơm thuộc nhóm bơm nước sạch, được thiết kế với nhiều tầng cánh làm việc nối tiếp trong cụm thủy lực. Cấu tạo này giúp dòng nước được truyền thêm năng lượng qua từng tầng trước khi đi tới cửa đẩy, nhờ đó bơm đặc biệt đáng quan tâm trong những hệ thống cần cột áp cao như cấp nước tòa nhà nhiều tầng, tăng áp, lọc nước RO và các hệ thống kỹ thuật công nghiệp phù hợp.

So với nhiều cấu hình bơm ly tâm một tầng cánh, điểm khác biệt của máy bơm đa tầng cánh nằm ở quá trình tăng năng lượng qua nhiều giai đoạn. Tuy nhiên, điều này không có nghĩa bơm đa tầng cánh luôn phù hợp hơn các loại bơm khác. Model thực tế vẫn phải được lựa chọn dựa trên lưu lượng Q, cột áp H, môi chất, điều kiện đường ống và chế độ vận hành của hệ thống.

Trang sản phẩm hiện công bố vật liệu SS304. Đây là yếu tố đáng chú ý đối với những hệ thống cần vật liệu thép không gỉ. Tuy nhiên, nếu nước có hóa chất, độ pH đặc biệt, hàm lượng muối hoặc nhiệt độ khác điều kiện nước thông thường thì khả năng tương thích vật liệu vẫn cần được kiểm tra theo catalogue.

Khách hàng có thể tham khảo thêm
danh mục bơm nước sạch DOOCH VINA
để so sánh bơm đa tầng cánh với các cấu hình bơm trục ngang, trục đứng, tuần hoàn và hệ thống tăng áp.

Bơm ly tâm đa tầng cánh là gì?

Bơm ly tâm đa tầng cánh là loại máy bơm sử dụng từ hai tầng cánh trở lên trong cùng một cụm thủy lực. Các tầng cánh được bố trí nối tiếp để nước sau khi đi qua một tầng tiếp tục được dẫn tới tầng tiếp theo và nhận thêm năng lượng.

Ở bơm một tầng cánh, dòng nước chủ yếu nhận năng lượng tại một cụm cánh trước khi đi tới cửa đẩy. Trong bơm đa tầng cánh, quá trình này được lặp lại qua nhiều tầng.

Nhờ đó, cấu hình nhiều tầng cánh đặc biệt phù hợp để nghiên cứu cho các hệ thống cần tạo cột áp lớn hơn.

Tuy nhiên, số lượng tầng cánh không phải yếu tố duy nhất quyết định khả năng làm việc của máy. Đường kính cánh, tốc độ quay, thiết kế buồng dẫn, đặc điểm động cơ và vùng làm việc Q-H đều ảnh hưởng trực tiếp tới hiệu quả thực tế.

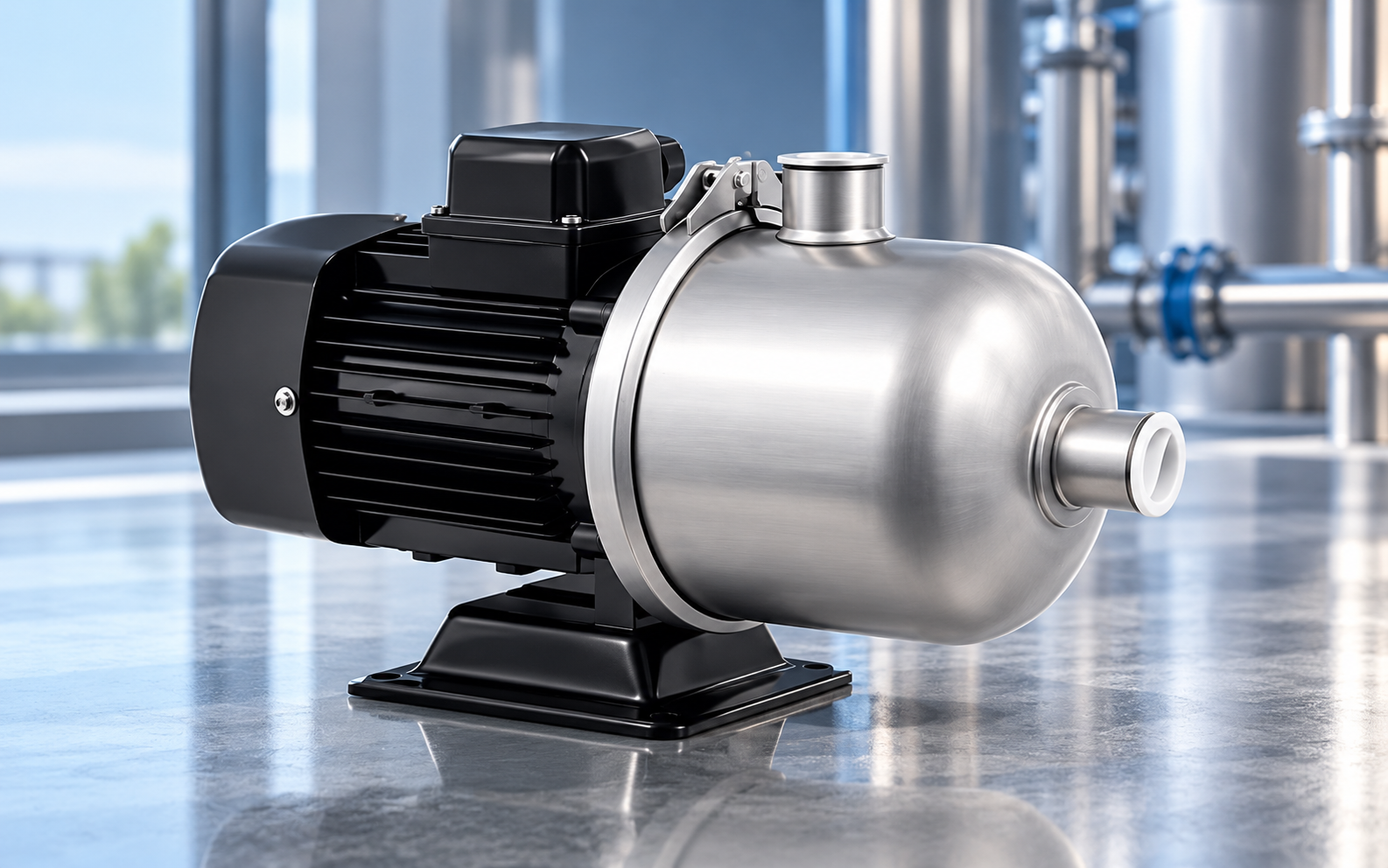

Nguyên lý hoạt động của bơm ly tâm đa tầng cánh

Khi động cơ hoạt động, trục bơm truyền chuyển động quay tới hệ thống cánh. Nước đi vào tầng đầu tiên tại khu vực hút và nhận năng lượng từ cánh quay.

Sau khi rời tầng thứ nhất, dòng nước được dẫn tới tầng cánh tiếp theo. Tại đây, nước tiếp tục nhận thêm năng lượng trước khi chuyển sang tầng kế tiếp.

Quá trình tăng năng lượng này tiếp diễn cho đến tầng cuối cùng. Sau đó, nước được đưa tới cửa đẩy với cột áp tương ứng với thiết kế của máy.

Có thể hiểu đơn giản rằng nhiều tầng thủy lực giúp quá trình tăng áp diễn ra theo từng giai đoạn. Đây là đặc điểm khiến bơm đa tầng cánh thường xuất hiện trong các hệ thống cần đưa nước lên cao hoặc yêu cầu áp lực lớn.

Đặc điểm đáng chú ý của bơm ly tâm đa tầng cánh DOOCH VINA

Vật liệu SS304 của bơm đa tầng cánh

Trang sản phẩm hiện công bố vật liệu SS304 cho dòng bơm ly tâm đa tầng cánh.

SS304 là thép không gỉ được sử dụng phổ biến trong nhiều hệ thống nước và thiết bị công nghiệp nhờ khả năng chống ăn mòn tốt trong nhiều điều kiện thông thường.

Tuy nhiên, không nên hiểu rằng SS304 có thể làm việc với mọi loại hóa chất hoặc mọi loại nước có tính ăn mòn.

Nếu hệ thống sử dụng môi chất đặc biệt, cần xác định:

• Độ pH của chất lỏng.
• Loại và nồng độ hóa chất nếu có.
• Nhiệt độ vận hành.
• Hàm lượng muối hoặc chloride.
• Thời gian và chế độ tiếp xúc với môi chất.

Những dữ liệu này cần được đối chiếu với vật liệu của model cụ thể trước khi đưa máy vào sử dụng.

Bơm đa tầng cánh cho tòa nhà cao tầng

Tòa nhà cao tầng là một trong những ứng dụng điển hình của bơm ly tâm đa tầng cánh.

Trong hệ thống này, máy bơm phải đưa nước từ nguồn tới các điểm sử dụng ở cao độ khác nhau, đồng thời khắc phục tổn thất áp lực trên toàn tuyến ống.

Một sai lầm phổ biến là lấy chiều cao công trình làm toàn bộ cột áp cần thiết.

Có thể biểu diễn khái quát:

Cột áp yêu cầu = cột áp tĩnh + tổn thất đường ống + áp lực cần tại điểm sử dụng.

Tổn thất đường ống phụ thuộc vào chiều dài, đường kính, lưu lượng, số lượng co, van và các thiết bị khác.

Với tòa nhà cao tầng, hệ thống còn có thể cần phân vùng áp lực để tránh tình trạng tầng trên thiếu áp trong khi khu vực thấp chịu áp suất quá cao.

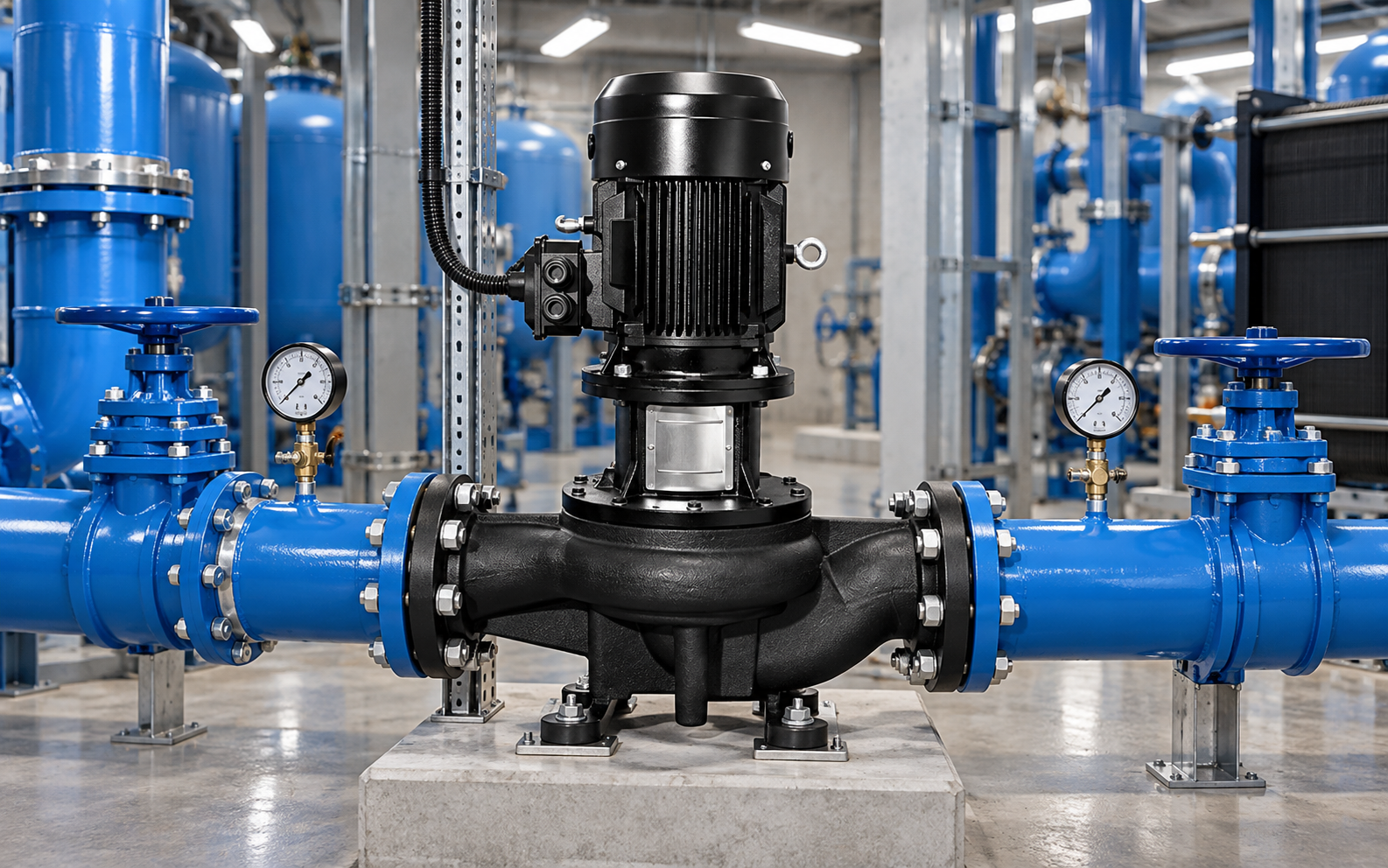

Bơm đa tầng cánh cho hệ thống tăng áp

Bơm đa tầng cánh là một trong những cấu hình thường được đưa vào quá trình thiết kế hệ thống tăng áp nhờ khả năng tạo cột áp.

Tuy nhiên, một hệ thống tăng áp hoàn chỉnh không chỉ gồm máy bơm.

Tùy nhu cầu, hệ thống có thể bao gồm:

• Một hoặc nhiều máy bơm.
• Cảm biến áp suất.
• Tủ điều khiển.
• Bình tích áp.
• Biến tần nếu phù hợp.
• Van, đồng hồ và hệ thống đường ống.

Khách hàng có thể tham khảo thêm bài
hệ thống áp lực nước ổn định cho công trình
để hiểu rõ hơn mối quan hệ giữa lưu lượng, áp lực đầu vào, cột áp, máy bơm và phương án điều khiển.

Có bắt buộc sử dụng biến tần cho bơm đa tầng cánh không?

Không phải mọi hệ thống sử dụng bơm đa tầng cánh đều bắt buộc phải có biến tần.

Biến tần thường được nghiên cứu khi nhu cầu sử dụng nước thay đổi đáng kể theo thời gian và hệ thống cần điều chỉnh tốc độ bơm để duy trì áp lực theo tải.

Ví dụ, chung cư, khách sạn hoặc tòa nhà thương mại có thể có nhu cầu nước rất khác nhau giữa giờ cao điểm và thời gian ít người sử dụng.

Trong những trường hợp này, điều khiển nhiều bơm hoặc sử dụng biến tần có thể được đưa vào quá trình thiết kế.

Ngược lại, với hệ thống có điểm vận hành ổn định, biến tần không phải lúc nào cũng là yêu cầu bắt buộc.

Bơm đa tầng cánh cho hệ thống lọc nước RO

Hệ thống lọc RO là một trong những nhóm ứng dụng được nêu cho bơm đa tầng cánh.

Trong các hệ thống lọc, máy bơm có thể đảm nhiệm nhiệm vụ tạo dòng và tạo áp lực phù hợp cho công đoạn xử lý.

Khả năng tạo cột áp của bơm đa tầng cánh là lý do cấu hình này thường được đưa vào quá trình đánh giá cho hệ thống RO.

Tuy nhiên, hệ thống RO dân dụng, RO thương mại và RO công nghiệp có thể có yêu cầu rất khác nhau.

Khi chọn bơm cần xác định:

• Lưu lượng yêu cầu.
• Áp lực cần thiết.
• Chất lượng nước đầu vào.
• Vật liệu tiếp xúc với nước.
• Chế độ hoạt động của hệ thống.

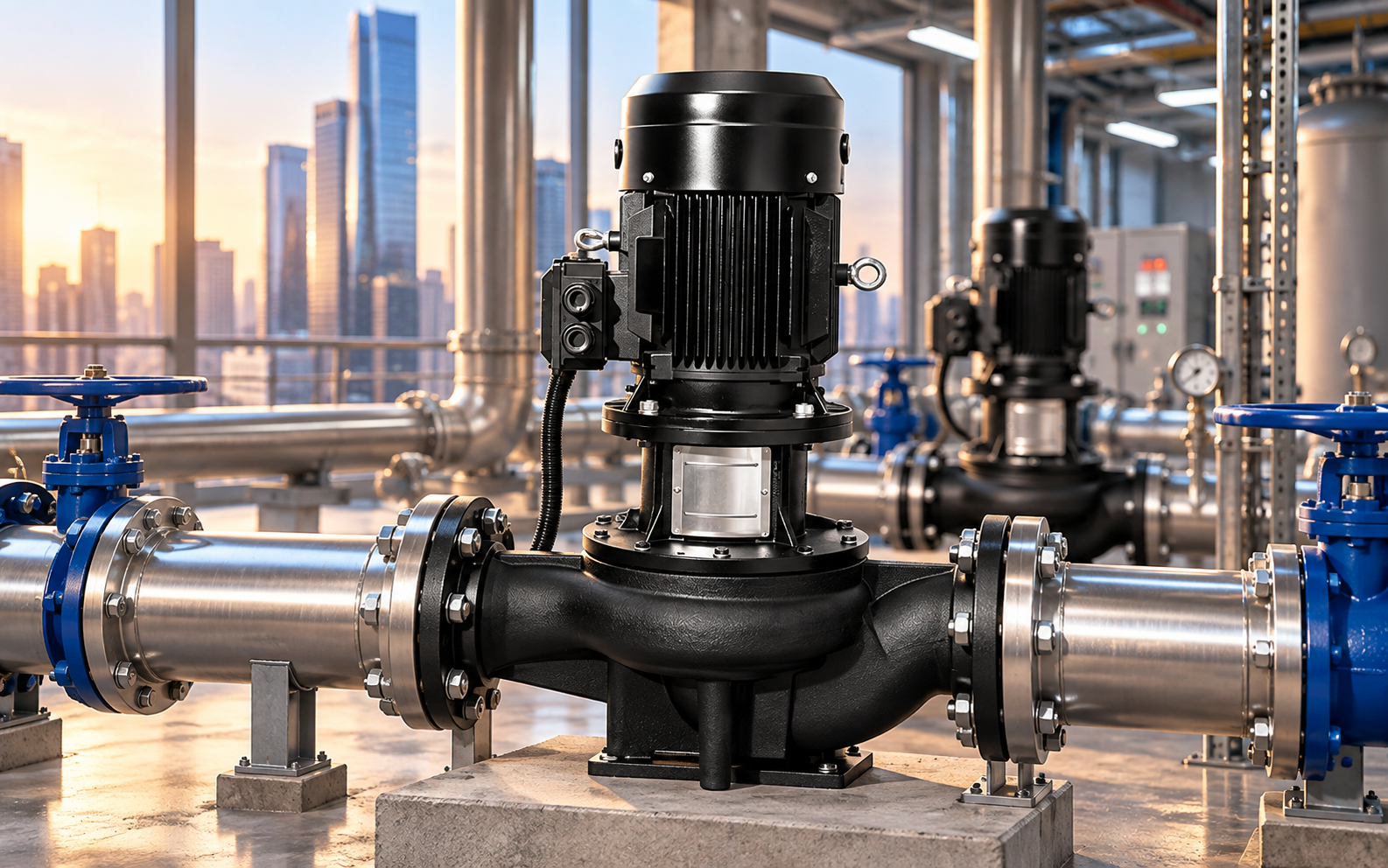

Bơm đa tầng cánh trong hệ thống HVAC

HVAC là một trong những nhóm ứng dụng được đề cập đối với dòng bơm đa tầng cánh DOOCH VINA.

Trong hệ thống HVAC, máy bơm phải khắc phục tổn thất qua đường ống, co, van, bộ trao đổi nhiệt và các thiết bị trên tuyến.

Tuy nhiên, không phải mọi vòng tuần hoàn HVAC đều cần cột áp cao.

Nếu hệ thống cần lưu lượng lớn nhưng cột áp vừa phải, một cấu hình bơm khác có thể phù hợp hơn.

Vì vậy, lựa chọn cần căn cứ vào điểm thiết kế thay vì chỉ dựa vào tên ứng dụng.

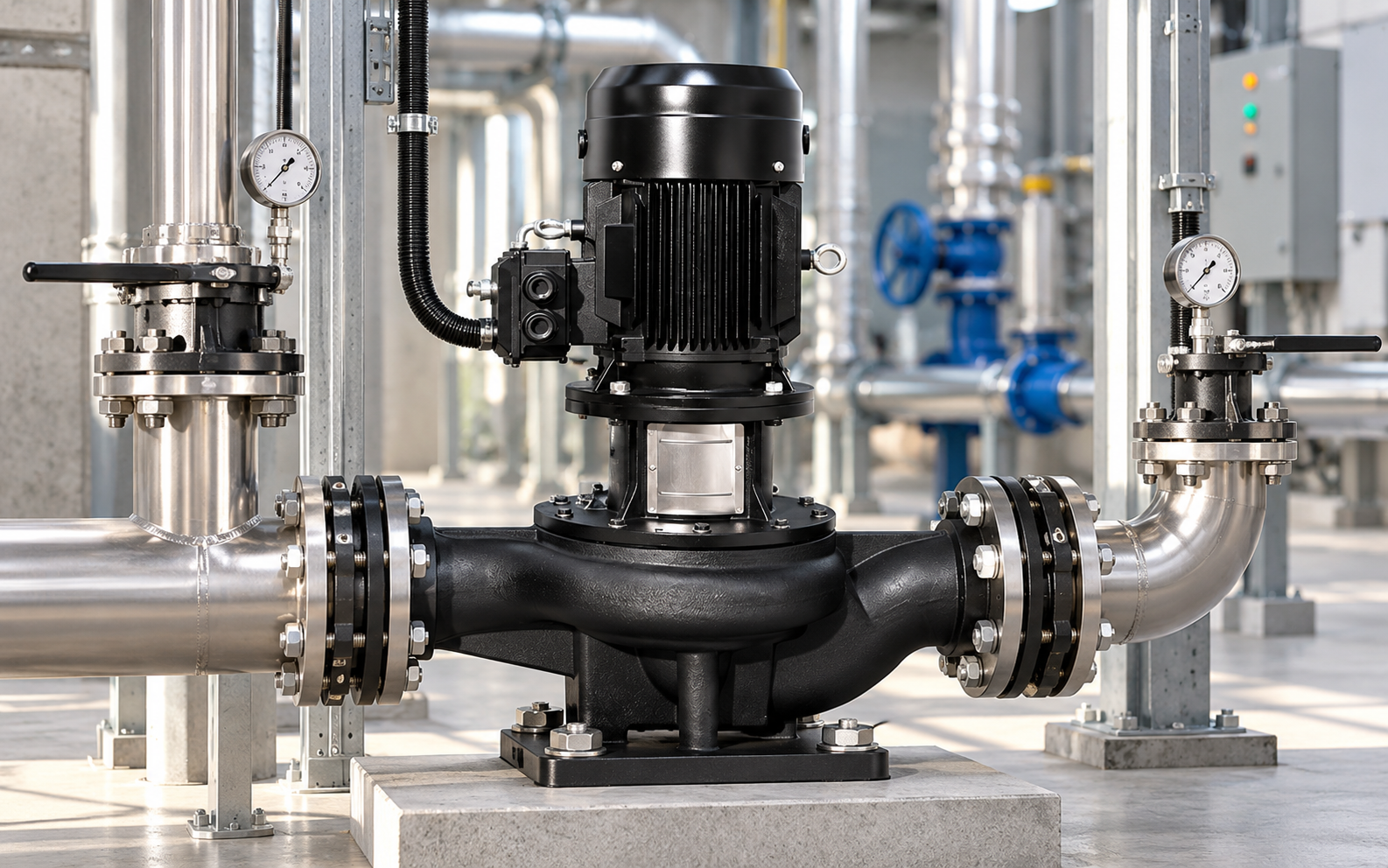

Bơm ly tâm đa tầng cánh cho nhà máy

Bơm đa tầng cánh có thể được nghiên cứu cho các nhà máy thực phẩm, hóa chất, dệt may, giấy, năng lượng hoặc các dây chuyền sản xuất khác khi điều kiện kỹ thuật phù hợp.

Tại nhà máy, máy bơm có thể được sử dụng cho:

• Cấp nước sản xuất.
• Cấp nước kỹ thuật.
• Tăng áp.
• Hệ thống xử lý và lọc nước.
• Một số hệ thống phụ trợ khác.

Điều quan trọng là phải xác định đúng môi chất. Nước sạch, nước nóng, nước đã xử lý hoặc dung dịch có hóa chất không nên mặc định sử dụng cùng một model.

Nếu môi chất khác nước thông thường, vật liệu, phớt và các giới hạn vận hành cần được kiểm tra trước.

Bơm đa tầng cánh cho trung tâm thương mại

Tại trung tâm thương mại, nhu cầu sử dụng nước có thể thay đổi mạnh theo số lượng khách và từng khung giờ.

Bơm đa tầng cánh có thể được đưa vào quá trình đánh giá cho hệ thống cấp nước hoặc tăng áp nếu yêu cầu cột áp phù hợp.

Ngoài Q-H, hệ thống cần tính cả:

• Lưu lượng giờ cao điểm.
• Áp lực nước đầu vào.
• Điểm sử dụng bất lợi nhất.
• Phân vùng áp lực.
• Số lượng máy chạy và dự phòng.

Khách hàng có thể tham khảo
giải pháp bơm cho trung tâm thương mại
để hiểu rõ hơn cách phân chia chức năng cấp nước, tăng áp, tuần hoàn và thoát nước trong công trình.

Cách chọn bơm ly tâm đa tầng cánh phù hợp

1. Xác định lưu lượng Q

Lưu lượng là lượng nước cần vận chuyển trong một đơn vị thời gian, thường được biểu thị bằng m³/h, l/s hoặc l/min.

Máy thiếu lưu lượng có thể không đáp ứng nhu cầu vào giờ cao điểm. Ngược lại, lựa chọn máy quá lớn cũng có thể khiến máy vận hành xa vùng làm việc phù hợp.

2. Xác định cột áp H

Cột áp là thông số đặc biệt quan trọng với bơm đa tầng cánh.

Cần tính đồng thời chiều cao tĩnh, tổn thất trên đường ống và áp lực yêu cầu tại điểm sử dụng.

3. Xác định môi chất

Dòng sản phẩm này hiện được DOOCH VINA phân loại trong nhóm bơm nước sạch.

Nếu chất lỏng có nhiều bùn, cặn lớn, rác hoặc vật liệu dạng sợi, cần xem xét dòng bơm có cấu trúc phù hợp hơn.

4. Kiểm tra vật liệu

Trang sản phẩm công bố SS304, nhưng khả năng tương thích với môi chất đặc biệt phải được kiểm tra riêng.

Không nên sử dụng cụm từ “inox” hoặc “SS304” như một bảo đảm rằng bơm phù hợp với mọi loại hóa chất.

5. Kiểm tra đường hút

Đường hút phải được bố trí để hạn chế tổn thất và đảm bảo điều kiện cấp nước cho máy.

Đường ống quá nhỏ, quá dài hoặc có nhiều vị trí thay đổi hướng có thể ảnh hưởng tới điều kiện làm việc của bơm.

6. Kiểm tra đường đẩy

Đường kính, chiều dài, số lượng van và co trên đường đẩy ảnh hưởng trực tiếp tới cột áp hệ thống.

Không nên tự ý giảm kích thước đường ống chỉ để giảm chi phí đầu tư.

7. Xác định chế độ vận hành

Cần xác định máy chạy liên tục hay gián đoạn, một máy hay nhiều máy, có yêu cầu chạy luân phiên hay cần máy dự phòng.

Nếu tải thay đổi mạnh, phương án điều khiển theo áp lực có thể được nghiên cứu.

Bảng thông tin cần chuẩn bị trước khi chọn bơm

Không nên chọn bơm đa tầng cánh chỉ theo công suất

Hai máy có cùng công suất động cơ vẫn có thể có lưu lượng, cột áp và đường đặc tính khác nhau.

Vì vậy, công suất kW không nên là thông số đầu tiên dùng để lựa chọn máy.

Thứ tự lựa chọn phù hợp hơn là:

Nhu cầu hệ thống → lưu lượng Q → cột áp H → môi chất → vật liệu → đường đặc tính → model → công suất.

Cách tiếp cận này giúp hạn chế tình trạng chọn máy quá lớn hoặc quá nhỏ so với nhu cầu thực tế.

Không nên chọn bơm chỉ theo số tầng cánh

Số tầng cánh nhiều hơn không đồng nghĩa máy luôn tốt hơn.

Nếu hệ thống chỉ cần cột áp vừa phải, lựa chọn máy có cột áp quá cao có thể không tối ưu.

Điểm Q-H thực tế quan trọng hơn số lượng tầng cánh.

Bơm đa tầng cánh khác bơm trục ngang ZS như thế nào?

bơm ly tâm trục ngang inox ZS
là một dòng khác trong nhóm bơm nước sạch của DOOCH VINA.

ZS có cấu hình bơm ly tâm trục ngang, trong khi bơm đa tầng cánh tập trung vào việc sử dụng nhiều tầng thủy lực để tạo cột áp.

Nếu hệ thống yêu cầu cột áp cao, bơm đa tầng cánh thường là một trong những cấu hình đáng đánh giá.

Nếu lưu lượng, cột áp và không gian lắp đặt phù hợp với ZS, bơm trục ngang cũng có thể là một phương án khác.

Không nên kết luận loại nào tốt hơn khi chưa có dữ liệu Q-H.

Bơm đa tầng cánh khác ZHS/ZHC như thế nào?

bơm trục đứng đa tầng cánh ZHS/ZHC
là một dòng sản phẩm riêng của DOOCH VINA.

ZHS/ZHC sử dụng cấu hình trục đứng nhiều tầng cánh và có bảng thông số riêng. Vì vậy, không nên lấy Qmax, Hmax, công suất, nhiệt độ hoặc điện áp của ZHS/ZHC để sử dụng cho sản phẩm bơm đa tầng cánh trên trang này.

Mặc dù cùng sử dụng nhiều tầng cánh, hai dòng có thể có cấu tạo và vùng làm việc khác nhau.

Bơm đa tầng cánh có tiết kiệm điện không?

Hiệu quả điện năng phụ thuộc vào hiệu suất của model và vị trí điểm vận hành thực tế.

Một máy có hiệu suất thiết kế tốt nhưng được chọn quá lớn vẫn có thể gây tiêu hao điện không cần thiết.

Do đó, giải pháp quan trọng hơn việc chỉ tìm một model được quảng bá là “tiết kiệm điện” chính là lựa chọn máy phù hợp với Q-H của hệ thống.

Lưu ý khi lắp đặt bơm ly tâm đa tầng cánh

• Máy cần được lắp trên nền hoặc bệ đủ ổn định.
• Đường ống không nên truyền tải trọng không phù hợp lên thân máy.
• Đường hút cần được thiết kế để hạn chế tổn thất.
• Đường kính ống phải phù hợp với lưu lượng.
• Van khóa nên được bố trí để thuận tiện cho bảo trì.
• Nguồn điện và thiết bị bảo vệ phải phù hợp với động cơ.
• Nếu sử dụng biến tần, cần kiểm tra dải vận hành cho phép.
• Sau khi lắp đặt cần kiểm tra chiều quay, rung, rò rỉ, áp suất và dòng điện.

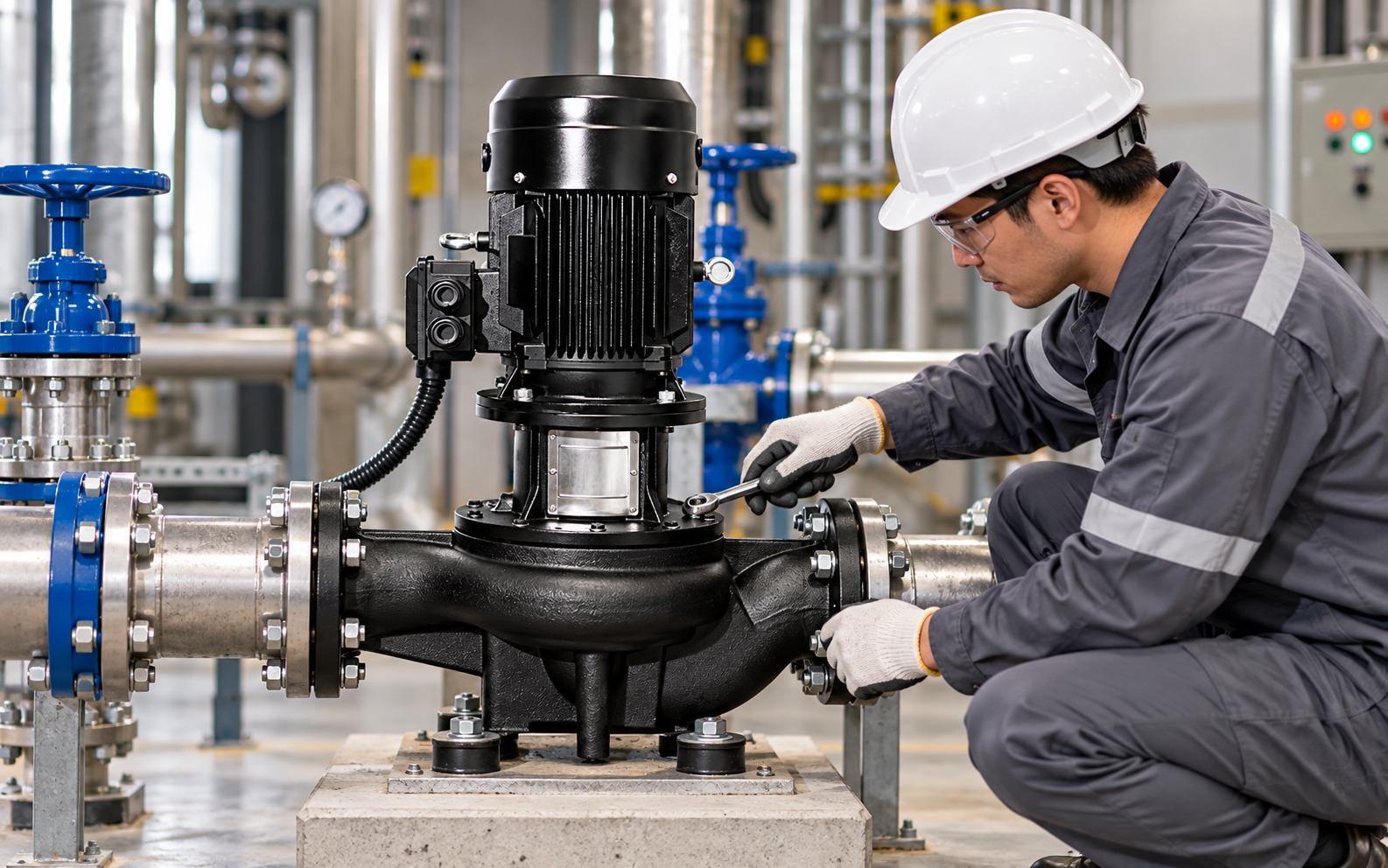

Bảo trì bơm ly tâm đa tầng cánh

Máy bơm nên được kiểm tra theo kế hoạch thay vì chỉ bảo trì khi đã xảy ra sự cố.

Trong quá trình vận hành cần theo dõi:

• Tiếng ồn bất thường.
• Độ rung.
• Áp lực hệ thống.
• Lưu lượng thực tế.
• Dòng điện của động cơ.
• Nhiệt độ động cơ.
• Dấu hiệu rò rỉ.

Nếu áp lực hoặc lưu lượng giảm, không nên lập tức kết luận máy bơm bị hỏng.

Nguồn nước, van, bộ lọc, đường ống hoặc sự thay đổi của hệ thống cũng có thể ảnh hưởng tới kết quả vận hành.

Những lỗi thường gặp khi lựa chọn bơm đa tầng cánh

Một trong những lỗi phổ biến nhất là chọn máy chỉ vì cần “áp cao” nhưng chưa tính chính xác cột áp của hệ thống.

Lỗi thứ hai là lựa chọn theo công suất kW thay vì Q-H.

Lỗi thứ ba là xem số lượng tầng cánh là tiêu chí chính để đánh giá máy.

Lỗi thứ tư là thấy vật liệu SS304 và mặc định thiết bị có thể làm việc với mọi hóa chất.

Lỗi tiếp theo là lấy thông số của
ZHS/ZHC
hoặc một sản phẩm khác để áp dụng cho dòng máy này.

Cuối cùng là bỏ qua đường hút, đường đẩy, tổn thất trên tuyến và chế độ vận hành của hệ thống.

Giá bơm ly tâm đa tầng cánh DOOCH VINA

Trang sản phẩm hiện để “Giá: liên hệ”.

Giá thực tế phụ thuộc vào model, công suất, lưu lượng, cột áp, cấu hình vật liệu, động cơ và các phụ kiện liên quan.

Nếu máy được sử dụng trong cụm tăng áp, tổng chi phí còn có thể phụ thuộc vào:

• Số lượng bơm.
• Tủ điều khiển.
• Biến tần nếu sử dụng.
• Cảm biến áp suất.
• Bình tích áp.
• Van và cụm đường ống.

Để có cơ sở báo giá sát nhu cầu, khách hàng nên cung cấp ít nhất lưu lượng Q, cột áp H, loại nước, nguồn điện và chế độ vận hành.

Câu hỏi thường gặp về bơm ly tâm đa tầng cánh

Bơm đa tầng cánh có phù hợp cho tòa nhà cao tầng không?

Có thể phù hợp khi công trình cần cột áp cao và đường đặc tính của model đáp ứng lưu lượng, áp lực yêu cầu.

Bơm đa tầng cánh có bắt buộc phải sử dụng biến tần không?

Không. Biến tần nên được nghiên cứu khi tải thay đổi và hệ thống cần điều chỉnh áp lực hoặc lưu lượng theo nhu cầu thực tế.

Bơm đa tầng cánh có sử dụng cho hệ thống RO không?

Có thể. Hệ thống RO là một trong những nhóm ứng dụng được công bố cho sản phẩm. Model cuối cùng phải được lựa chọn theo lưu lượng và áp lực của hệ thống RO cụ thể.

Bơm ly tâm đa tầng cánh DOOCH VINA có sử dụng SS304 không?

Trang sản phẩm hiện công bố vật liệu SS304. Nếu cần xác định vật liệu cụ thể của từng bộ phận, nên kiểm tra catalogue của model.

Bơm có dùng cho hóa chất được không?

Không thể kết luận chỉ dựa vào tên sản phẩm. Cần biết loại hóa chất, nồng độ, pH, nhiệt độ và khả năng tương thích của SS304 cùng các vật liệu khác trong máy.

Bơm đa tầng cánh có tốt hơn bơm một tầng cánh không?

Không có loại bơm tốt nhất cho mọi hệ thống. Bơm đa tầng cánh thường đáng xem xét khi cần cột áp cao, trong khi bơm một tầng cánh có thể phù hợp hơn với một vùng lưu lượng – cột áp khác.

Có nên chọn máy theo công suất động cơ không?

Không nên chọn chỉ theo công suất. Cần xác định Q-H trước, sau đó đối chiếu đường đặc tính để chọn model và công suất tương ứng.

Cần cung cấp thông tin gì khi yêu cầu tư vấn bơm?

Nên cung cấp lưu lượng, cột áp, loại nước, nhiệt độ, pH hoặc hóa chất nếu có, đường hút, đường đẩy, nguồn điện, số lượng máy và chế độ vận hành.

Bơm ly tâm đa tầng cánh DOOCH VINA cho hệ thống cấp nước và tăng áp

DOOCH VINA
cung cấp các dòng máy bơm và giải pháp hệ thống nước cho công trình dân dụng, thương mại và công nghiệp.

Trong nhóm bơm nước sạch, khách hàng có thể tham khảo bơm ly tâm đa tầng cánh,
bơm ly tâm trục ngang inox ZS
và
bơm trục đứng đa tầng cánh ZHS/ZHC
tùy theo lưu lượng, cột áp và điều kiện công trình.

Điểm quan trọng nhất là không lựa chọn máy theo một thông số riêng lẻ. Lưu lượng, cột áp, môi chất, vật liệu, đường ống, nguồn điện và chế độ vận hành cần được đánh giá đồng thời.
