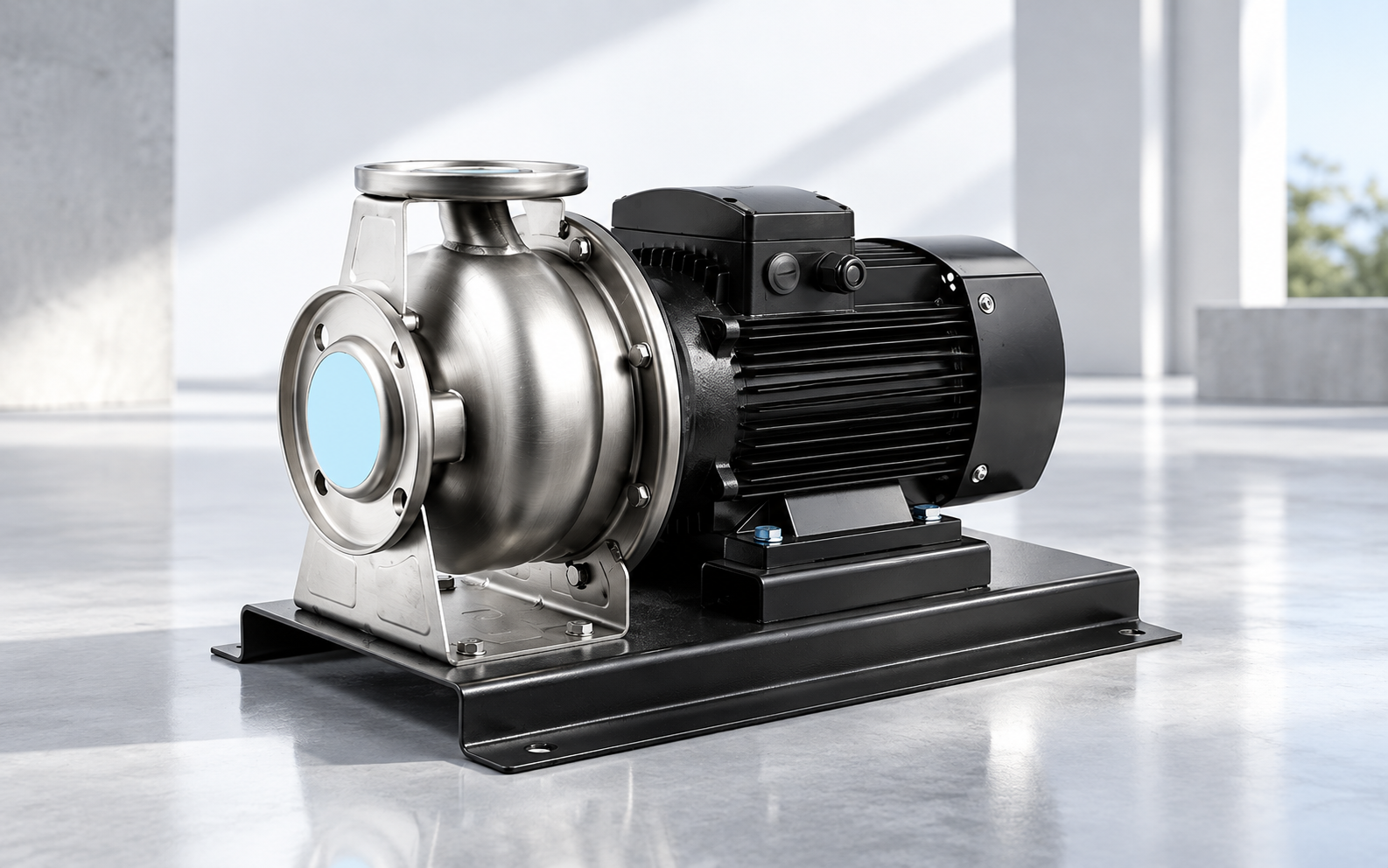

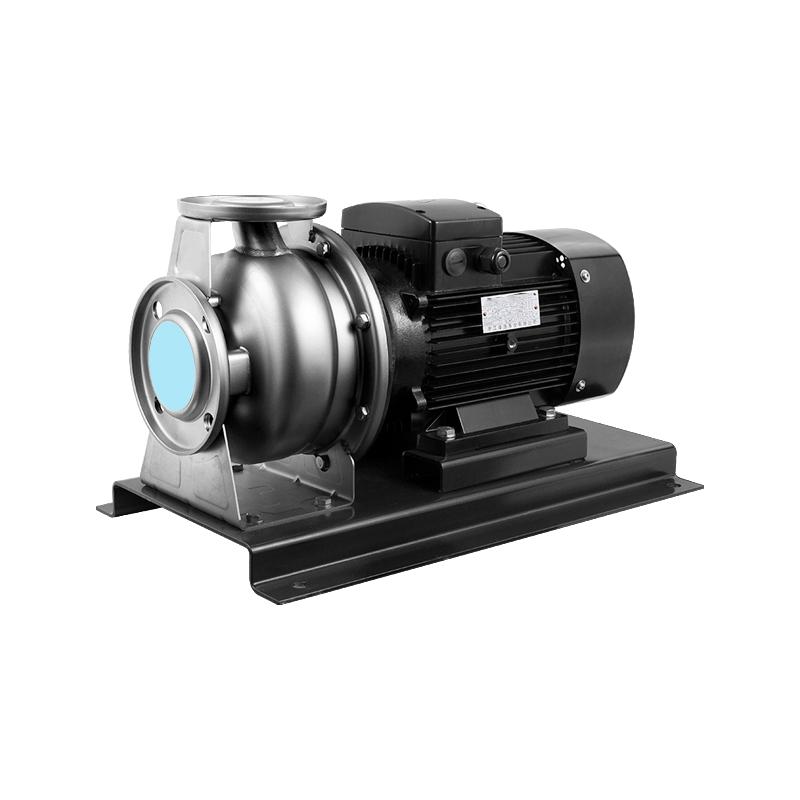

Bơm ly tâm trục ngang inox ZS

Bơm Ly Tâm Trục Ngang Inox ZS DOOCH VINA

Bơm ly tâm trục ngang inox ZS DOOCH VINA là dòng máy bơm thuộc nhóm bơm nước sạch, phù hợp để đưa vào quá trình lựa chọn cho các hệ thống cấp nước công trình, nhà máy, trung tâm thương mại, khách sạn và nhiều hệ thống kỹ thuật khi lưu lượng, cột áp, chất lỏng và điều kiện lắp đặt đáp ứng phạm vi làm việc của model.

Với cấu hình trục ngang, ZS thuận tiện để bố trí trong nhiều dạng phòng bơm và kết nối với hệ thống đường ống. Tuy nhiên, lựa chọn máy không nên chỉ dựa trên công suất động cơ hoặc tên gọi “inox”. Điểm làm việc Q-H, điều kiện hút, tổn thất đường ống, môi chất và vật liệu cụ thể của model đều cần được kiểm tra trước khi đưa thiết bị vào sử dụng.

DOOCH VINA hiện xếp ZS trong
danh mục bơm nước sạch DOOCH VINA.
Khách hàng có thể tham khảo thêm các dòng bơm ly tâm, bơm đa tầng cánh, bơm trục đứng và giải pháp tăng áp để lựa chọn cấu hình phù hợp với từng công trình.

Bơm ly tâm trục ngang ZS là gì?

Bơm ly tâm trục ngang là loại máy bơm có trục quay được bố trí theo phương ngang. Khi động cơ hoạt động, cánh bơm quay và truyền năng lượng cho chất lỏng, tạo dòng chảy từ cửa hút tới cửa đẩy.

Trong hệ thống cấp nước, bơm có nhiệm vụ tạo lưu lượng và cột áp để đưa nước từ nguồn tới vị trí sử dụng, đồng thời khắc phục chiều cao hình học và tổn thất phát sinh trên đường ống.

Cụm từ “trục ngang” mô tả cấu hình cơ khí của máy, không có nghĩa rằng tất cả bơm trục ngang có cùng khả năng làm việc. Hai model cùng kiểu trục ngang vẫn có thể khác nhau đáng kể về lưu lượng, cột áp, công suất, kích thước kết nối và đường đặc tính.

Vì vậy, bơm ly tâm trục ngang ZS cần được lựa chọn theo dữ liệu thực tế của hệ thống thay vì chỉ căn cứ vào công suất động cơ.

Đặc điểm đáng quan tâm của bơm ly tâm trục ngang inox ZS

Cấu hình trục ngang

Cấu hình trục ngang ảnh hưởng trực tiếp tới cách bố trí thiết bị trong phòng máy, hướng kết nối đường hút – đường đẩy và không gian dành cho bảo trì.

Khi thiết kế phòng bơm, nên xác định trước vị trí thiết bị, khoảng cách tới tường, hướng đường ống và không gian thao tác thay vì mua máy trước rồi mới bố trí hệ thống xung quanh.

Thuộc nhóm bơm nước sạch

ZS hiện được DOOCH VINA phân loại trong nhóm bơm nước sạch. Vì vậy, sản phẩm nên được xem xét cho những môi chất phù hợp với thiết kế của dòng bơm nước sạch.

Nếu chất lỏng chứa nhiều rác, bùn, chất rắn lớn hoặc vật liệu dạng sợi, không nên mặc định sử dụng ZS. Trong trường hợp đó cần lựa chọn dòng bơm có kết cấu thủy lực phù hợp hơn với môi trường thực tế.

Cấu hình inox

Tên sản phẩm được DOOCH VINA công bố là bơm ly tâm trục ngang inox ZS. Tuy nhiên, không nên tự ghi cấp vật liệu như SUS304, SUS316 hoặc khẳng định toàn bộ thiết bị bằng inox khi chưa có catalogue của model xác nhận.

Nếu máy được sử dụng với nước có thành phần hóa học đặc biệt, cần cung cấp độ pH, nhiệt độ, loại hóa chất và nồng độ để đánh giá khả năng tương thích của vật liệu.

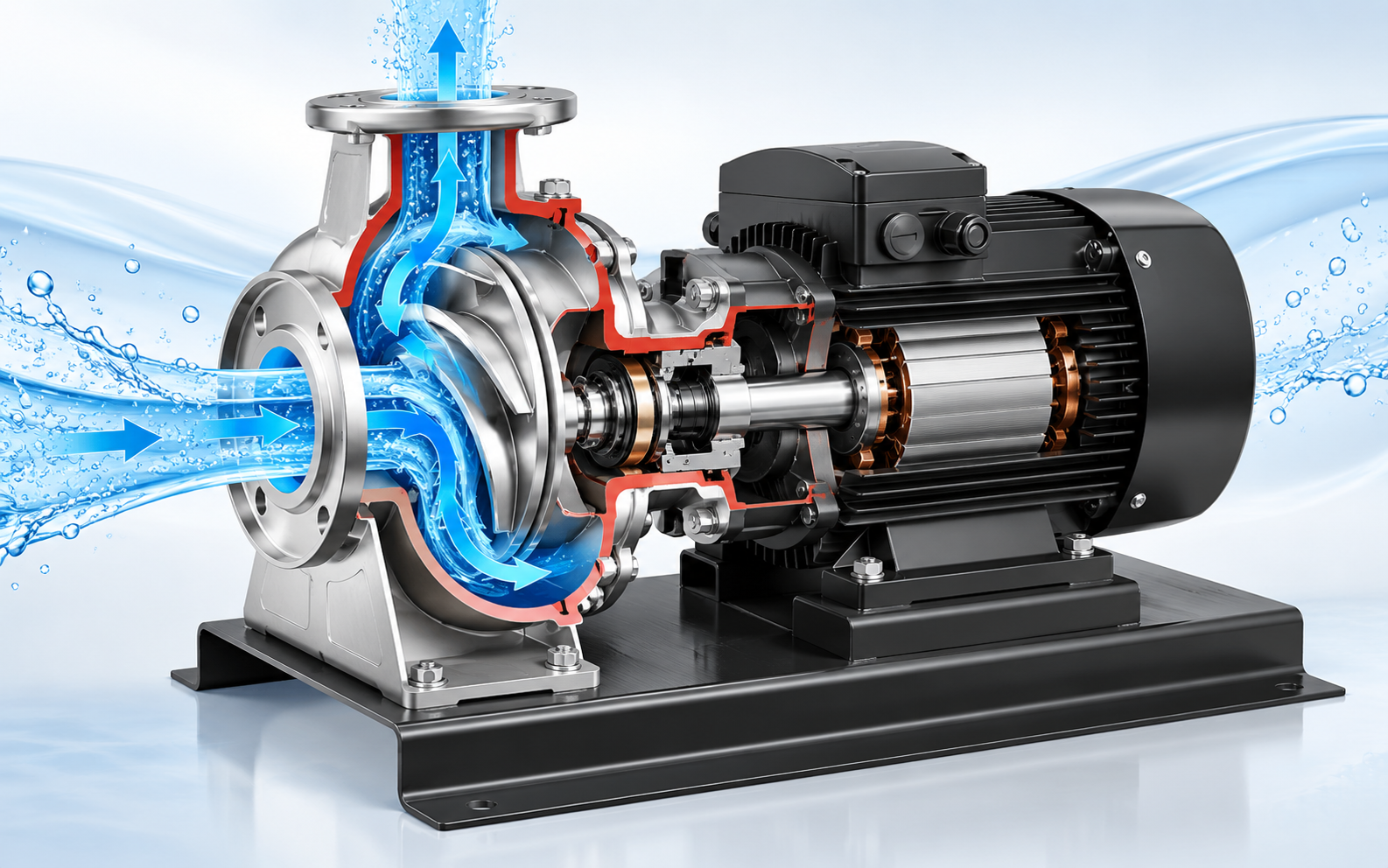

Nguyên lý hoạt động của bơm ly tâm trục ngang

Khi động cơ truyền chuyển động tới trục bơm, cánh bơm quay bên trong buồng thủy lực. Chất lỏng đi vào vùng tâm cánh, nhận năng lượng từ chuyển động quay và được đẩy ra phía ngoài của cánh.

Sau đó, cấu tạo buồng bơm chuyển một phần động năng thành áp năng trước khi nước đi ra cửa đẩy.

Khả năng tạo lưu lượng và cột áp phụ thuộc vào hình dạng cánh, đường kính cánh, tốc độ quay và thiết kế của từng model.

Đây là lý do không nên so sánh hai máy bơm chỉ dựa vào công suất kW.

Bơm ly tâm trục ngang ZS được sử dụng ở đâu?

Bơm cấp nước cho tòa nhà

Tòa nhà thường có nhiều điểm sử dụng nước ở các cao độ khác nhau. Vì vậy, máy bơm phải đáp ứng đồng thời lưu lượng sử dụng và cột áp cần thiết tại điểm bất lợi của hệ thống.

Nếu cấu hình trục ngang, không gian phòng máy và điểm Q-H phù hợp, ZS có thể được đưa vào quá trình đánh giá kỹ thuật.

Với công trình cao tầng cần cột áp lớn, khách hàng cũng nên so sánh với
bơm trục đứng đa tầng cánh ZHS/ZHC
hoặc các dòng đa tầng cánh khác thay vì mặc định bơm trục ngang là phương án duy nhất.

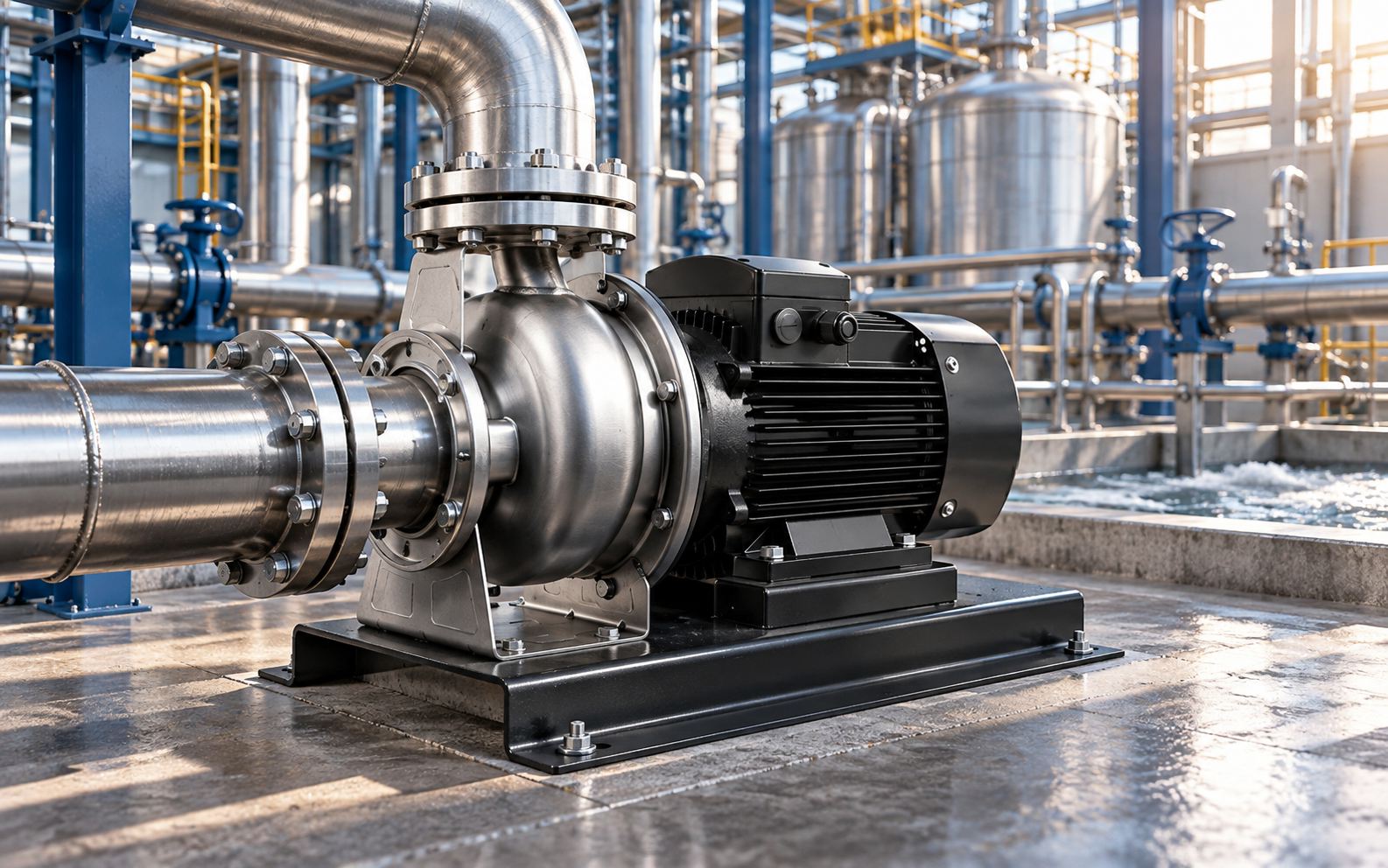

Bơm cấp nước cho nhà máy

Nhà máy có thể sử dụng nước cho sinh hoạt, vệ sinh, sản xuất, làm mát hoặc các hệ thống phụ trợ khác. Mỗi nhiệm vụ có yêu cầu về lưu lượng và cột áp riêng.

ZS có thể được nghiên cứu cho hệ thống cấp nước nhà máy nếu môi chất, Q-H, điều kiện hút và cấu hình đường ống nằm trong phạm vi làm việc của model.

Không nên dùng cụm từ “bơm nhà máy” để lựa chọn một model cố định cho tất cả dây chuyền. Kỹ sư cần xác định nhiệm vụ cụ thể của từng máy.

Bơm cho trung tâm thương mại

Trong
hệ thống bơm cho trung tâm thương mại,
nhu cầu sử dụng nước có thể thay đổi đáng kể theo thời gian trong ngày.

Ngoài lưu lượng và cột áp, cần xem xét số lượng điểm sử dụng, giờ cao điểm, áp lực đầu vào, phương án dự phòng và chế độ điều khiển.

ZS là một trong những dòng bơm nước sạch có thể đưa vào quá trình so sánh nếu catalogue và thiết kế hệ thống xác nhận phù hợp.

Bơm cấp nước cho khách sạn

Khách sạn có nhu cầu nước biến động theo số lượng khách và thời điểm sử dụng. Một hệ thống phù hợp cần đảm bảo áp lực tại các tầng cao nhưng đồng thời tránh tạo áp quá lớn ở khu vực thấp.

Ngoài máy bơm, hệ thống có thể cần xem xét phân vùng áp lực, bình tích áp, tủ điều khiển và phương án vận hành nhiều bơm.

Bơm cho hệ thống kỹ thuật công nghiệp

Một số hệ thống kỹ thuật cần máy bơm nước sạch với lưu lượng và cột áp xác định.

Trong những trường hợp này, ZS có thể được đưa vào danh sách đánh giá khi nhiệt độ, môi chất và chế độ vận hành phù hợp với catalogue.

Bảng ứng dụng tham khảo của bơm ZS

Cách chọn bơm ly tâm trục ngang inox ZS

1. Xác định lưu lượng Q

Lưu lượng là lượng nước hệ thống cần vận chuyển trong một đơn vị thời gian, thường được biểu thị bằng m³/h, l/s hoặc l/min.

Nếu máy có lưu lượng thấp hơn nhu cầu, hệ thống có thể không đáp ứng vào giờ cao điểm. Ngược lại, lựa chọn máy quá lớn cũng có thể khiến điểm vận hành không phù hợp.

Vì vậy, không nên tự cộng dự phòng quá lớn nếu chưa có cơ sở tính toán.

2. Xác định cột áp H

Cột áp của hệ thống không chỉ bằng chiều cao từ bể nước tới vị trí sử dụng.

Cột áp yêu cầu = cột áp tĩnh + tổn thất đường ống + áp lực yêu cầu tại điểm sử dụng.

Tổn thất phụ thuộc vào chiều dài, đường kính ống, lưu lượng, co, van và các thiết bị trên tuyến.

Đây là lý do hai công trình có cùng chiều cao vẫn có thể cần hai model máy bơm khác nhau.

3. Xác định loại chất lỏng

ZS hiện thuộc nhóm bơm nước sạch, vì vậy cần xác định chính xác chất lỏng trước khi lựa chọn.

Nếu nước có nhiều chất rắn, bùn hoặc sợi, cần nghiên cứu nhóm bơm khác phù hợp hơn.

Nếu nước có hóa chất, độ pH khác biệt hoặc nhiệt độ cao, cần kiểm tra vật liệu và giới hạn của model.

4. Kiểm tra vật liệu

Không nên hiểu rằng tên gọi “inox ZS” đồng nghĩa máy phù hợp với mọi môi trường ăn mòn.

Khả năng chống ăn mòn phụ thuộc vào cấp vật liệu và môi chất thực tế. Với môi trường đặc thù, cần đối chiếu bảng vật liệu của model.

5. Kiểm tra điều kiện hút

Đường hút có ảnh hưởng rất lớn đến hoạt động của bơm ly tâm.

Đường hút quá nhỏ, quá dài hoặc bố trí nhiều co có thể làm tăng tổn thất. Nguồn nước đầu vào cũng phải ổn định và đáp ứng điều kiện vận hành.

Khi thiết kế cần xem xét mực nước, chiều dài tuyến hút, đường kính ống và vị trí bơm.

6. Kiểm tra đường ống đẩy

Đường đẩy là một phần quan trọng trong tổng cột áp hệ thống.

Không nên tự ý giảm đường kính ống chỉ để tiết kiệm chi phí đầu tư. Đường ống nhỏ có thể làm vận tốc và tổn thất áp lực tăng lên.

7. Xác định chế độ vận hành

Cần xác định máy chạy liên tục hay gián đoạn, một bơm hay nhiều bơm, có yêu cầu luân phiên hay không và có cần dự phòng.

Nếu nhu cầu sử dụng nước thay đổi theo thời điểm, có thể cần nghiên cứu thêm phương án điều khiển theo tải.

Khách hàng có thể tham khảo bài
hệ thống áp lực nước ổn định cho công trình
để hiểu thêm mối quan hệ giữa máy bơm, đường ống, áp lực đầu vào và phương án điều khiển.

Bảng thông tin cần chuẩn bị khi lựa chọn ZS

Không nên chọn bơm ZS chỉ theo công suất kW

Đây là một trong những lỗi phổ biến nhất khi lựa chọn máy bơm.

Hai máy có cùng công suất động cơ vẫn có thể có lưu lượng, cột áp, đường đặc tính, hiệu suất và kích thước kết nối khác nhau.

Vì vậy, công suất không nên là thông số đầu tiên dùng để lựa chọn model.

Thứ tự hợp lý hơn là:
nhu cầu hệ thống → Q → H → môi chất → đường đặc tính → model → công suất động cơ.

ZS khác gì bơm ly tâm đa tầng cánh?

DOOCH VINA hiện có cả ZS và
bơm ly tâm đa tầng cánh
trong nhóm sản phẩm nước sạch.

Bơm đa tầng cánh sử dụng nhiều tầng cánh nối tiếp để tạo cột áp và thường được quan tâm ở các hệ thống cần áp lực cao.

ZS là dòng bơm ly tâm trục ngang. Việc chọn loại nào cần dựa trên điểm Q-H, bố trí phòng máy và yêu cầu của hệ thống.

Không nên kết luận bơm đa tầng cánh luôn tốt hơn hoặc ZS luôn phù hợp hơn. Mỗi cấu hình phục vụ một vùng làm việc khác nhau.

ZS khác gì bơm trục đứng đa tầng cánh?

ZHS/ZHC
là cấu hình trục đứng nhiều tầng cánh và được DOOCH VINA giới thiệu cho những hệ thống cần đưa nước lên cao, tăng áp và một số ứng dụng kỹ thuật khác.

ZS lại sử dụng cấu hình trục ngang.

Trong phòng máy hạn chế diện tích sàn hoặc hệ thống cần cột áp cao, cấu hình trục đứng có thể đáng xem xét. Với những hệ thống thuận lợi cho bố trí trục ngang, ZS có thể là một lựa chọn cần so sánh.

Có nên sử dụng ZS cho hệ thống tăng áp?

ZS có thể được đưa vào quá trình đánh giá cho hệ thống áp lực nước nếu catalogue của model và thiết kế công trình xác nhận phù hợp.

Tuy nhiên, hệ thống tăng áp không chỉ gồm máy bơm.

Cần xem xét đồng thời lưu lượng cao điểm, áp lực đầu vào, áp lực yêu cầu, số lượng máy, bình tích áp, cảm biến, tủ điện và phương án điều khiển.

Biến tần cũng không bắt buộc trong mọi trường hợp. Việc sử dụng biến tần nên dựa trên mức độ biến động của tải và yêu cầu điều khiển áp lực.

Lưu ý khi lắp đặt bơm ly tâm trục ngang ZS

• Nền đặt máy cần ổn định và phù hợp với thiết kế của thiết bị.
• Đường ống không nên truyền tải trọng không phù hợp lên thân bơm.
• Đường hút cần hạn chế các vị trí gây tổn thất không cần thiết.
• Đường kính ống phải được lựa chọn theo lưu lượng thiết kế.
• Van khóa nên được bố trí để hỗ trợ bảo trì.
• Van một chiều nếu có cần được lựa chọn phù hợp với hệ thống.
• Nguồn điện và thiết bị bảo vệ động cơ cần đáp ứng yêu cầu model.
• Không để máy làm việc trong điều kiện thiếu nước nếu thiết kế không cho phép.
• Sau lắp đặt cần kiểm tra chiều quay, tiếng ồn, rung và rò rỉ.

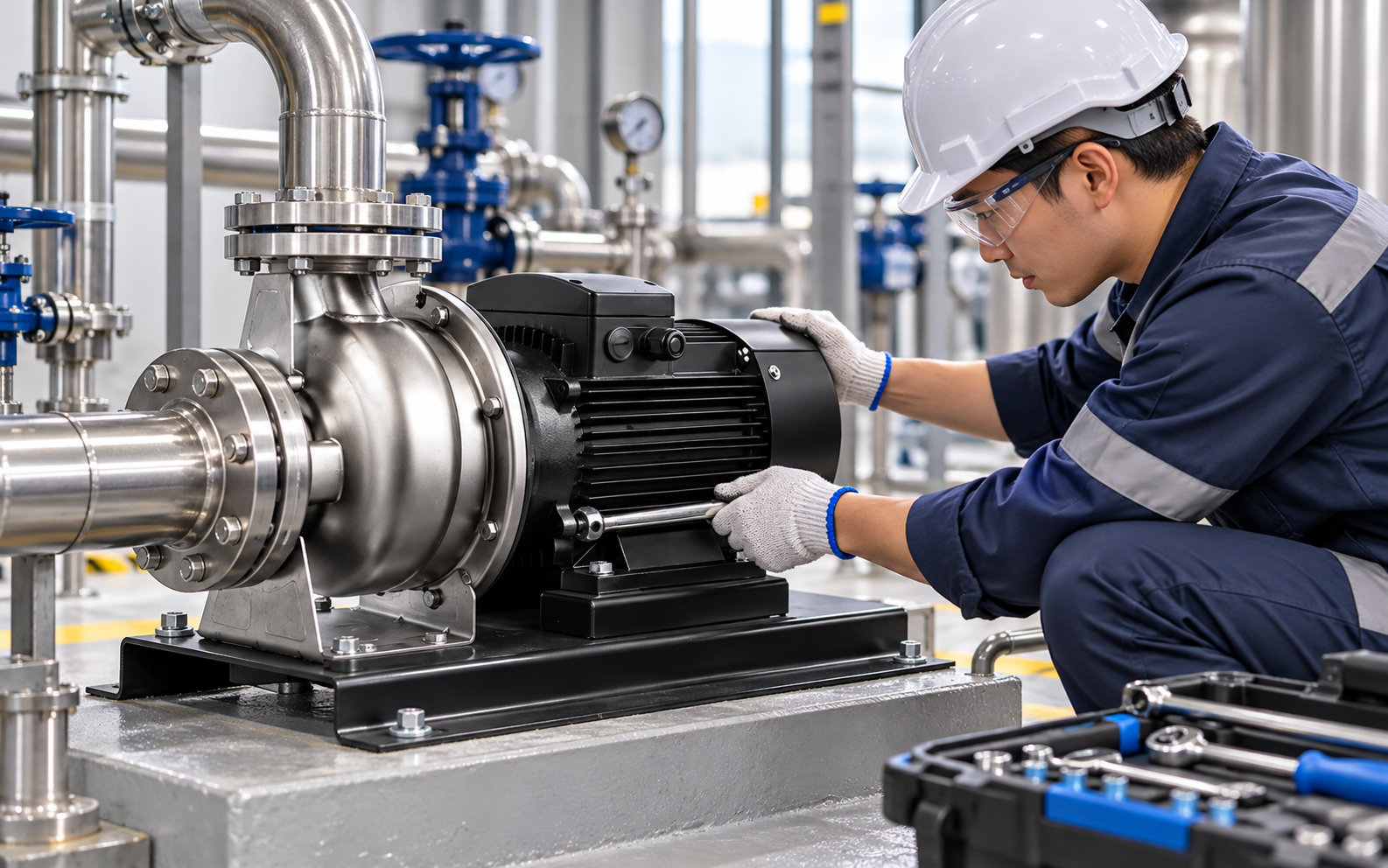

Bảo trì bơm ly tâm trục ngang ZS

Bơm nên được kiểm tra định kỳ theo tình trạng thiết bị và hướng dẫn của model.

Trong quá trình vận hành, nên theo dõi áp suất, lưu lượng, dòng điện động cơ, tiếng ồn, rung và tình trạng rò nước.

Nếu lưu lượng giảm bất thường, không nên lập tức kết luận máy bơm bị hỏng. Nguyên nhân có thể đến từ nguồn nước, van, đường ống, bộ lọc hoặc sự thay đổi của hệ thống.

Phòng bơm cũng cần được giữ sạch, khô và có không gian thuận tiện để kiểm tra thiết bị.

Những lỗi thường gặp khi chọn bơm ly tâm trục ngang

Lỗi đầu tiên là lựa chọn theo công suất động cơ mà chưa xác định Q-H.

Lỗi thứ hai là chỉ lấy chiều cao công trình làm cột áp mà không tính tổn thất đường ống và áp lực yêu cầu tại điểm sử dụng.

Lỗi thứ ba là chọn máy quá lớn với suy nghĩ “dư công suất sẽ an toàn hơn”.

Lỗi tiếp theo là bỏ qua điều kiện hút hoặc sử dụng đường ống không phù hợp.

Một lỗi khác là nhìn thấy từ “inox” và mặc định máy có khả năng chống tất cả các môi trường ăn mòn.

Cuối cùng, không nên lấy thông số của CS, ES, ZHS/ZHC hoặc một dòng máy DOOCH khác để áp dụng cho ZS nếu catalogue chưa xác nhận.

Giá bơm ly tâm trục ngang inox ZS

Giá bơm ly tâm trục ngang inox ZS phụ thuộc vào model, lưu lượng, cột áp, công suất động cơ, cấu hình vật liệu, nguồn điện, phụ kiện và số lượng thiết bị.

Với dự án, phương án tủ điều khiển, số lượng máy chạy – dự phòng và điều kiện thi công cũng có thể ảnh hưởng tới tổng chi phí.

Do đó, để có cơ sở báo giá sát hơn, khách hàng nên cung cấp ít nhất lưu lượng Q, cột áp H, loại nước, nguồn điện và điều kiện lắp đặt.

Câu hỏi thường gặp về bơm ly tâm trục ngang inox ZS

Bơm ZS dùng cho loại nước nào?

ZS hiện được DOOCH VINA xếp trong nhóm bơm nước sạch. Với môi chất đặc biệt, cần kiểm tra catalogue trước khi lựa chọn.

Bơm ZS có toàn bộ bằng inox không?

Không nên khẳng định khi chưa có bảng vật liệu của model. Tên sản phẩm hiện được công bố là bơm ly tâm trục ngang inox ZS, nhưng vật liệu từng chi tiết cần được xác nhận theo catalogue.

ZS có sử dụng cho nhà máy được không?

Có thể được nghiên cứu nếu môi chất, lưu lượng, cột áp và điều kiện lắp đặt phù hợp với model.

ZS có phù hợp cho trung tâm thương mại không?

ZS có thể được đưa vào quá trình lựa chọn nếu hệ thống cấp nước, lưu lượng, cột áp và không gian phòng máy đáp ứng yêu cầu.

Có thể chọn ZS chỉ theo công suất kW không?

Không. Cần xác định Q-H trước, sau đó đối chiếu đường đặc tính của model và mới xác định công suất phù hợp.

ZS có thay thế bơm đa tầng cánh không?

Không thể kết luận chung. Hai cấu hình phục vụ các vùng làm việc khác nhau. Việc lựa chọn cần dựa trên đường đặc tính và yêu cầu thực tế.

Có bắt buộc sử dụng biến tần với ZS không?

Không. Biến tần chỉ nên được sử dụng khi thiết kế hệ thống và động cơ phù hợp, đồng thời nhu cầu vận hành thực tế cần điều chỉnh theo tải.

Chọn ZS cần cung cấp những thông tin gì?

Nên chuẩn bị lưu lượng, cột áp, loại nước, nhiệt độ, pH nếu có, điều kiện hút, đường kính và chiều dài đường ống, nguồn điện, số lượng máy và chế độ vận hành.

Bơm ly tâm trục ngang inox ZS DOOCH VINA cho hệ thống cấp nước

DOOCH VINA
cung cấp nhiều dòng máy bơm và giải pháp hệ thống nước cho công trình dân dụng, thương mại và công nghiệp.

Trong nhóm nước sạch, khách hàng có thể tham khảo bơm ly tâm trục ngang inox ZS,
bơm ly tâm đa tầng cánh
và
bơm trục đứng đa tầng cánh ZHS/ZHC
tùy theo điểm làm việc và điều kiện công trình.

Điểm quan trọng nhất khi chọn ZS là không dựa vào một thông số riêng lẻ. Lưu lượng, cột áp, chất lỏng, điều kiện hút, đường ống, nguồn điện và chế độ vận hành cần được xem xét đồng thời.
